豪华酒店室内照明系统设计CAD施工图纸48张
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 参考图纸：48张
- 设计年代：近代
- 负荷等级：三级
- 接地方式：TN-S
- 项目所在地：海南
- 强电 设计：低压配电,电气照明,电气控制
附件详情
- 1、 电气设计 说明
- 2、照明配电系统图
- 3、房控系统配电平面图
- 4、灯光配电平面图
- 5、管线连接图
附件详情
该附件是豪华酒店室内
照明系统
设计施工图纸，总共48张。
本室内工程供电电缆、电线均采用阻燃型，金属线槽及电缆桥架接口处应做好跨接。客房浴室卫生间内手盆下方的局部等电位接线箱，距地0.5米暗装。卫生间内金属管道均应与等电位接线盒连接，然后采用BV-1x2.5穿φ16镀锌钢管接至客房配电箱，为镀锌钢质桥架采用65*50规格两条，强弱电分开铺设。

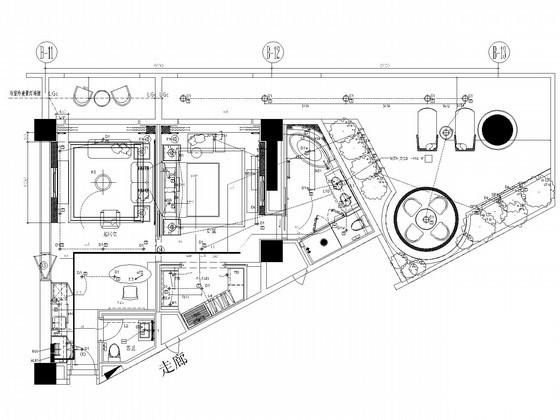

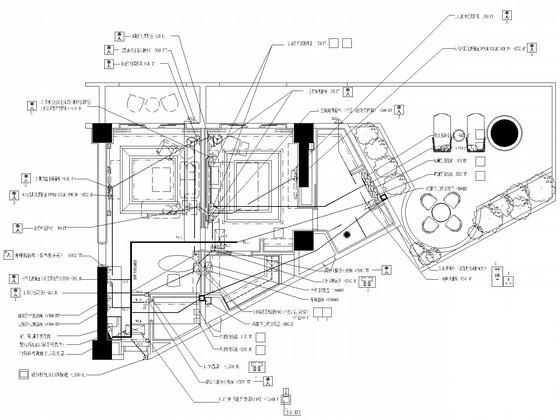

套房D插座管线连接图

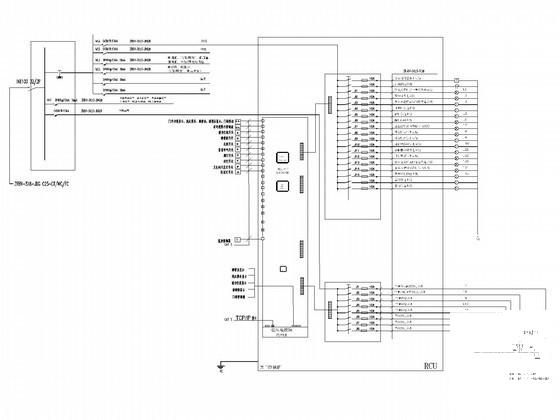

套房A房间系统图
图5

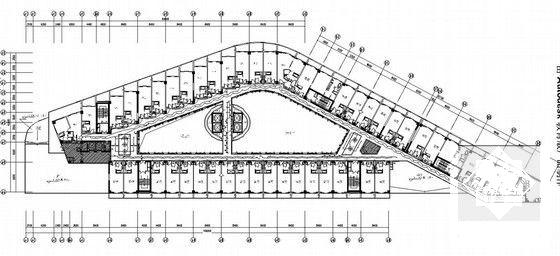

外廊及电梯厅灯光控制图
外廊配电系统图

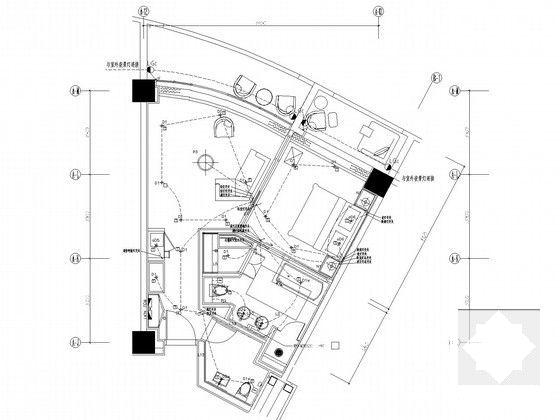

套房A弱电系统布管平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
