3层研发中心实验楼暖通设计CAD施工图纸(洁净空调)

  • 附件设计说明:有
  • 建筑类别:科研,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:50-80张张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,洁净,防排烟
  • 空调系统:全空气系统
  • 项目所在地:辽宁

附件详情

  • 资料目录
  • 设计说明
  • 施工说明
  • 图例代号
  • AHU系统带控制点流程图
  • 暖通用上位机控制示意图
  • 空调机组管道连接系统流程图
  • 设备一览表
  • 空调系统区域划分平面图
  • 风量平衡及侧墙风口平面图
  • 吊顶风口平面图
  • 送风管、新风管平面图
  • 回风管、排风管平面图
  • 排烟管平面图
  • 空调设备及配管平面图
  • 采暖平面图
  • 空调订货条件图
  • 排风过滤箱订货条件图
  • 减压站大样图
  • 管道特性表
  • 管道材料一览表
  • 综合材料表
  • 采暖系统图

附件详情

本项目为沈阳某眼药股份有限公司生产基地建设项目暨研发中心升级项目眼科药理实验室,该建筑为新建厂房,厂房共三层,每层层高为6米,建筑物防火等级为丙类。
设计内容:一至二层净化及舒适性空调系统设计,整体采暖系统设计,排风系统,防排烟系统等...

,图纸共63张。

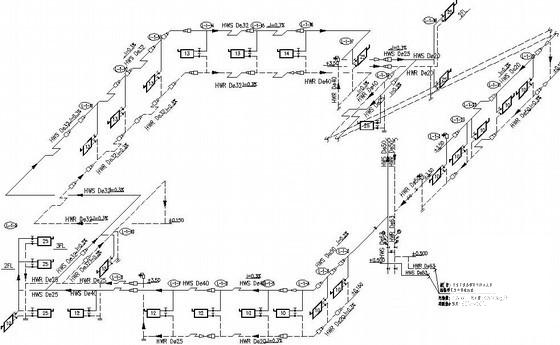

采暖系统图

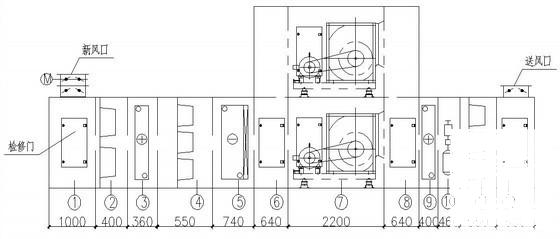

AHU430-6003功能段示意图

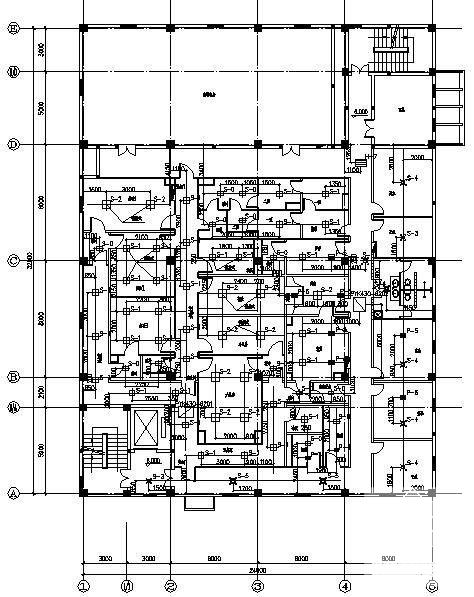

吊顶风口平面图

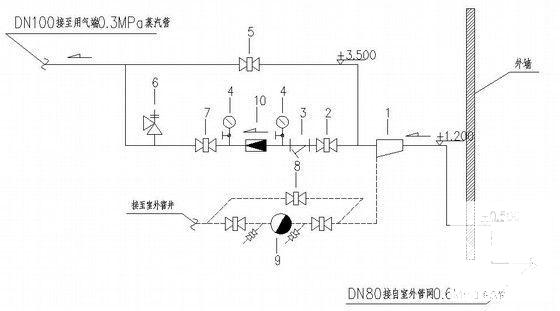

减压站大样图

空调机组管道连接系统流程图

暖通用上位机控制示意图

AHU系统带控制点流程图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 1
    第 1 张图
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 2
    第 2 张图
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 3
    第 3 张图
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 4
    第 4 张图
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 5
    第 5 张图
  • 3层研发中心实验楼暖通设计CAD施工图纸(洁净空调) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
