宴会厅三角形钢屋架结构施工图纸

  • 建筑类别:餐饮
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :毛石基础,独立基础
  • 结构最大跨度:16m
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

上海某宴会厅三角形钢屋架结构图
该资料包含:钢 结构设计说明 、柱脚螺栓平面布置图、柱网平面布置图、屋架下弦支撑图、屋架下弦支撑图、檩条、拉杆 平面布置图 、框架立面图、框架简图、屋架详图、标准榀刚架图、刚架图、 节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

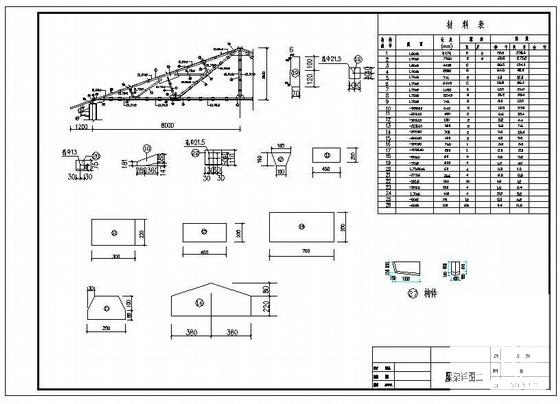

  • 三角形钢屋架施工图 - 1
    三角形钢屋架施工图 - 1

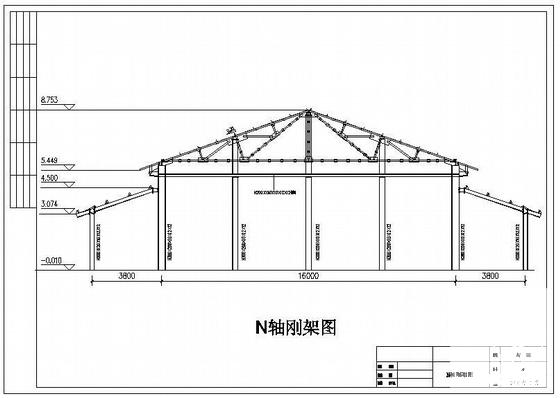

  • 三角形钢屋架施工图 - 2
    三角形钢屋架施工图 - 2

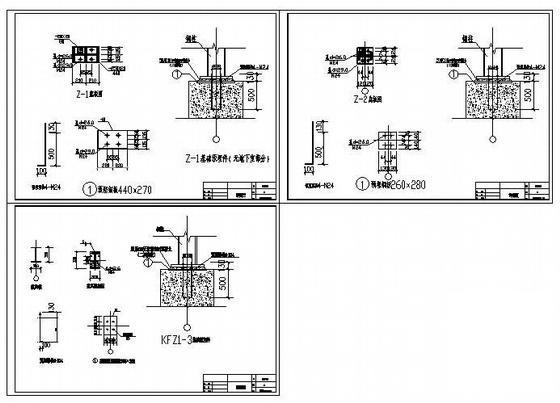

  • 三角形钢屋架施工图 - 3
    三角形钢屋架施工图 - 3

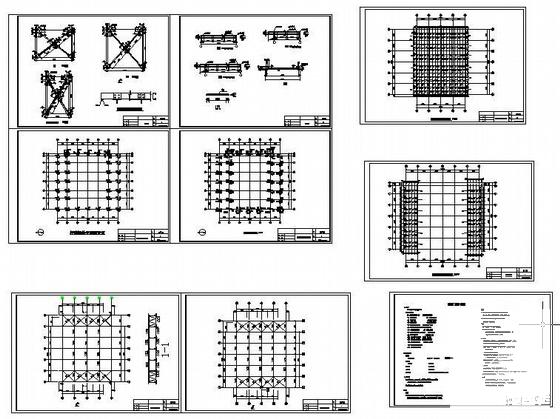

  • 三角形钢屋架施工图 - 4
    三角形钢屋架施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
