6层框架结构住宅CAD施工图纸（带阁楼）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目是弧形六层框架结构住宅项目，带阁楼，基础为普通夯式扩底灌注桩基础，抗震设防烈度为6度。
包括：结构设计总说明，桩定位图，承台
平面布置图
，基础顶~3.000m柱定位图，3.00m~15.000m柱定位图，15.000m~18.000m柱定位图，18.000m~屋面柱定位图，柱 表，地梁配筋图，各层模板配筋图，各层梁配筋图，阁楼层模板配筋图，阁楼层梁配筋图，屋面层模板配筋图，屋面层梁配筋图，楼梯大样图，共计20张图。
工程已经完成并运行两年。
弧形的六层住宅楼钢筋混凝土等全套结构竣工图，内容详细，已完成投入使用2年

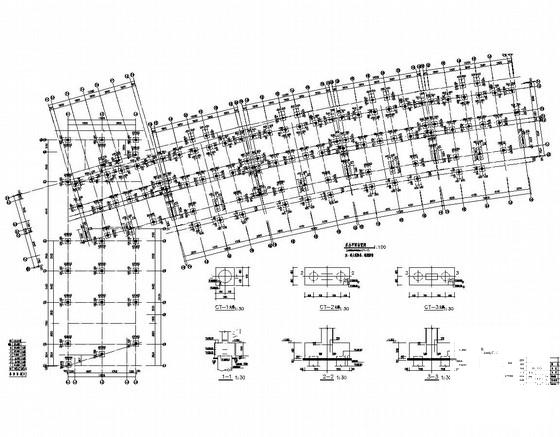

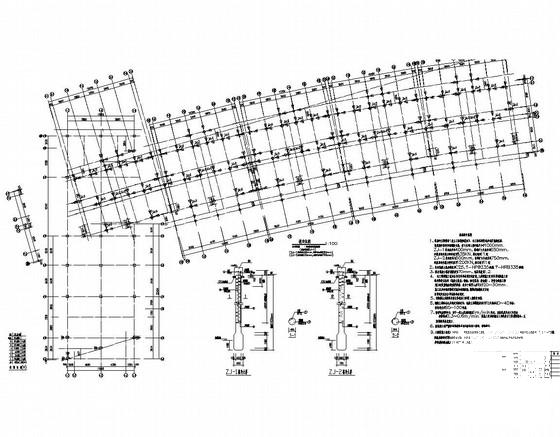

承台平面布置图
二层梁配筋图

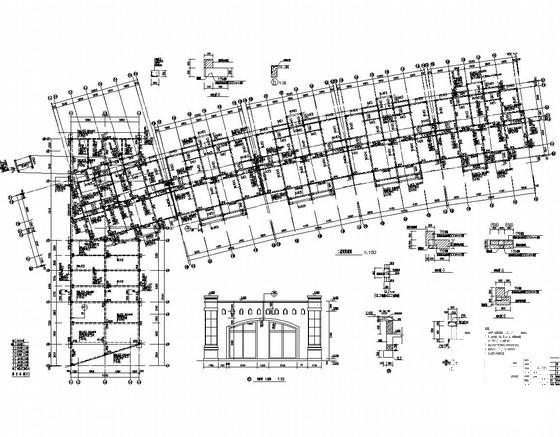

阁楼层梁配筋图

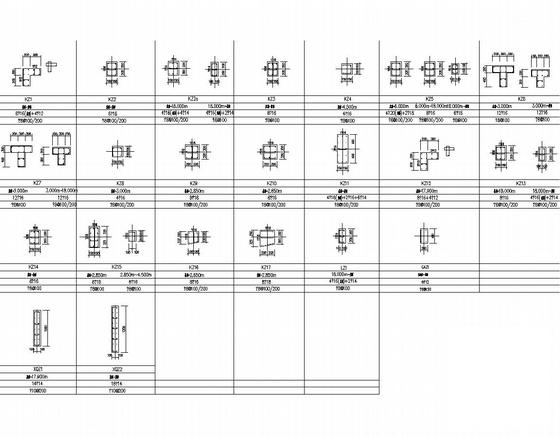

柱表

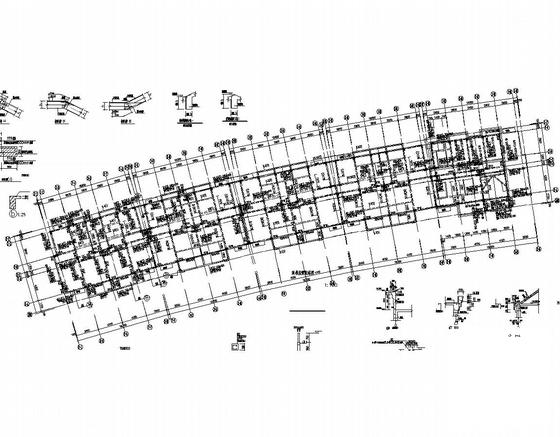

二层模板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
