学校风雨操场加固工程结构设计施工大样图,共3张

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :桩基础
  • 参考图纸:3张
  • 设计年代:近代

附件详情

某学校风雨操场加固工程结构设计图
该资料为:某学校风雨操场加固工程结构设计图
加固设计说明、基础加固 平面布置图 、混凝土套加宽砖砌条形基础底面积详图、墙体加固平面图、钢筋网及穿墙筋布置大样图共3张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 风雨操场结构设计 - 1
    风雨操场结构设计 - 1

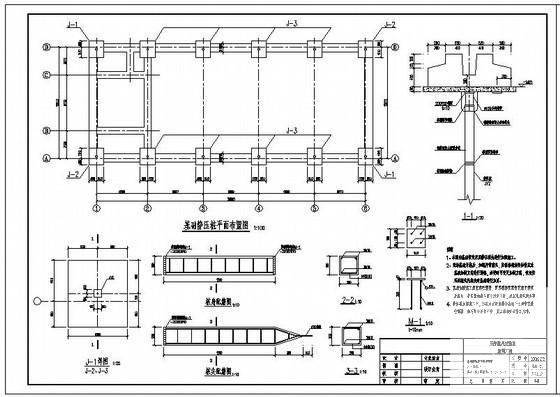

  • 风雨操场结构设计 - 2
    风雨操场结构设计 - 2

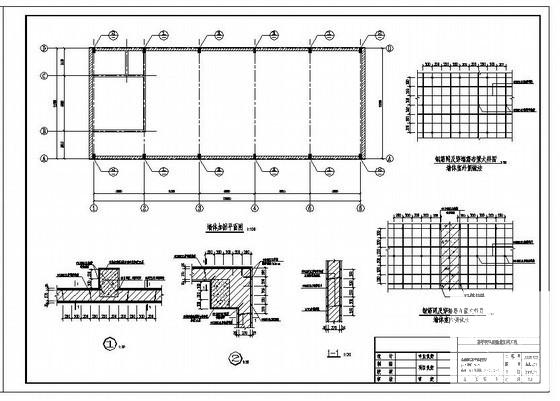

  • 风雨操场结构设计 - 3
    风雨操场结构设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
