框架结构体育看台结构CAD施工图纸(中南院)

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

这份参考资料包括:结构施工图设计总说明、桩定位平面布置图、承台 平面布置图 、承台配筋图、桩基施工总说明、斜梁模板施工图、二层板配筋及结构平面布置、台阶层板配筋及结构平面布置、标高8.400m、11.800m板配筋及结构平面布置、承台面顶~屋顶标高墙柱结构施工图、基础梁平法施工图、二层梁平法施工图、台阶层梁平法施工图、标高8.400m梁平法施工图、标高11.800m梁平法施工图、楼梯结构配筋图共15张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构体育看台结构CAD施工图纸(中南院) - 1
    第 1 张图

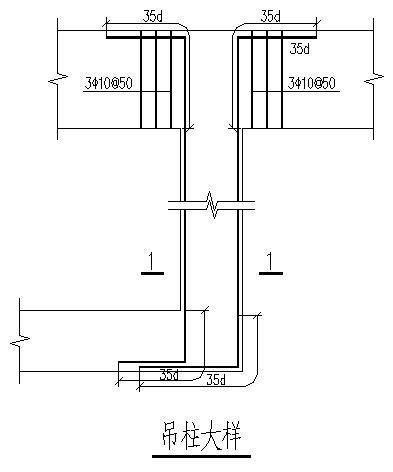

  • 框架结构体育看台结构CAD施工图纸(中南院) - 2
    第 2 张图

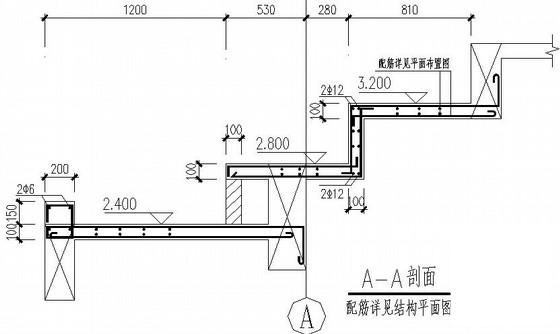

  • 框架结构体育看台结构CAD施工图纸(中南院) - 3
    第 3 张图
  • 框架结构体育看台结构CAD施工图纸(中南院) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
