钢筋混凝土框架住宅结构设计图纸(柱平法施工图)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.7kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

结构设计总说明、统一说明、桩端扩底大样、桩及承台定位图、梁配筋图、基础梁配筋平面图、板配筋图、柱平法施工图、天面雨蓬节点大样、小女儿墙大样、水箱壁配筋平面图、水箱平面位置图、爬梯大样、 楼梯详图 共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

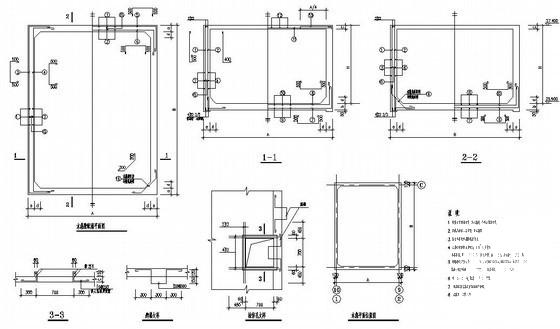

  • 钢筋混凝土框架住宅结构设计图纸(柱平法施工图) - 1
    第 1 张图

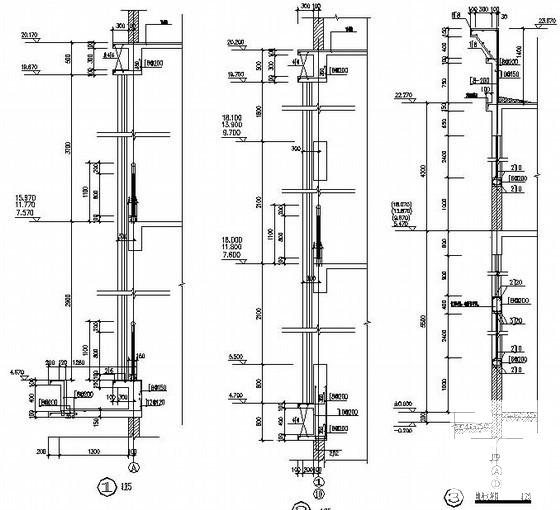

  • 钢筋混凝土框架住宅结构设计图纸(柱平法施工图) - 2
    第 2 张图

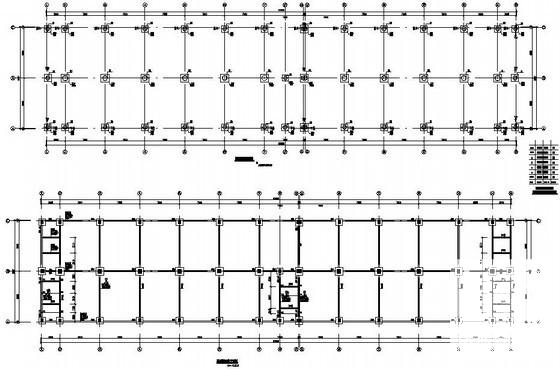

  • 钢筋混凝土框架住宅结构设计图纸(柱平法施工图) - 3
    第 3 张图

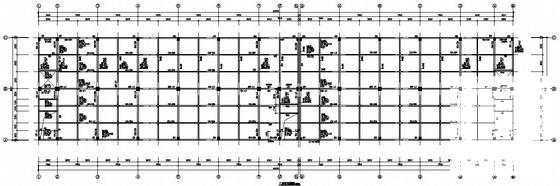

  • 钢筋混凝土框架住宅结构设计图纸(柱平法施工图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
