28层框剪结构安居工程裙房结构CAD施工图纸

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:14张

附件详情

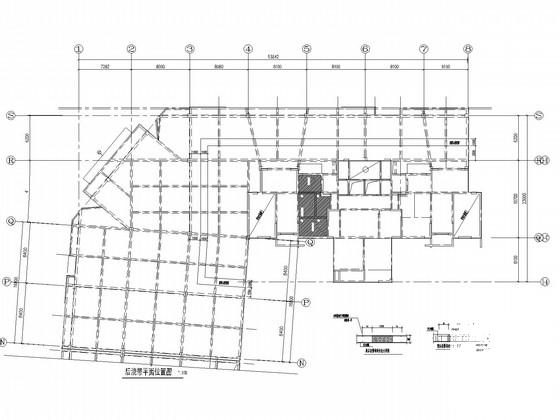

钻孔灌注桩基础设计说明、基础 平面布置图 、后浇带平面位置图、剪力墙、柱平法施工图 、地下剪力墙、柱平法施工图 、梁平法施工图、板配筋图共14张图纸。

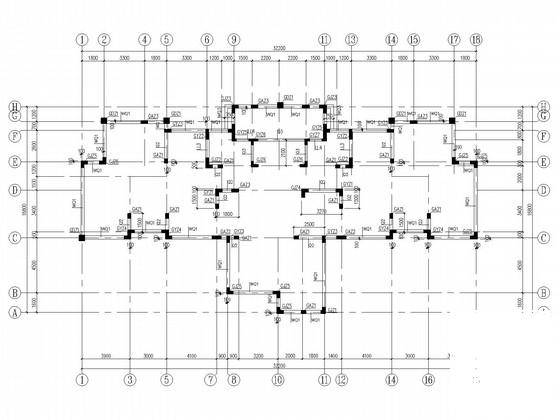

地下一层剪力墙、柱平法施工图

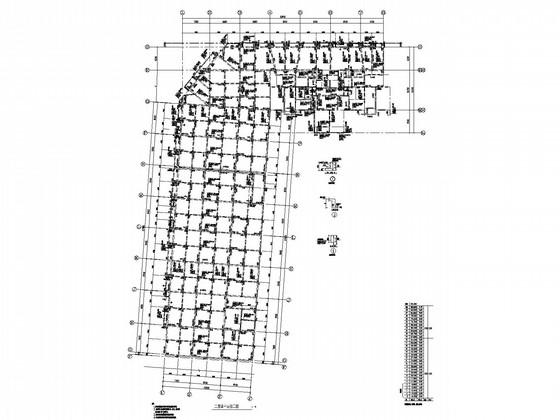

二层梁平法施工图

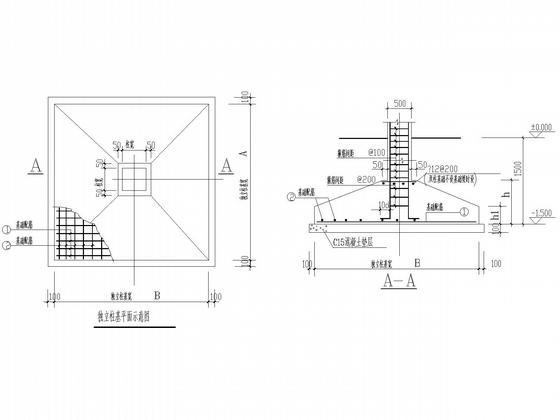

独立柱基平面示意图

集水坑剖面

货梯屋面梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
