3层条形基础框架老年活动中心结构CAD施工图纸(8度抗震)(平面布置图)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

结构设计说明 、条形基础结构图、框架柱 平面布置图 、梁结构图、屋面板配筋图、框架柱表共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

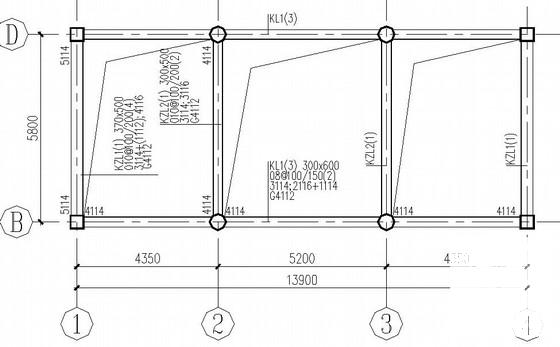

  • 3层条形基础框架老年活动中心结构CAD施工图纸(8度抗震)(平面布置图) - 1
    第 1 张图

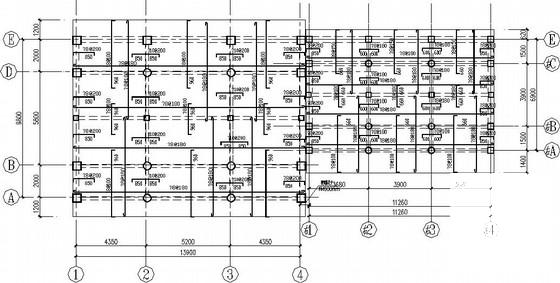

  • 3层条形基础框架老年活动中心结构CAD施工图纸(8度抗震)(平面布置图) - 2
    第 2 张图

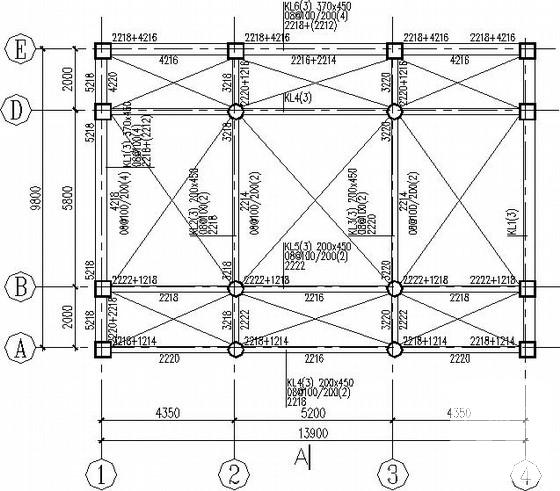

  • 3层条形基础框架老年活动中心结构CAD施工图纸(8度抗震)(平面布置图) - 3
    第 3 张图

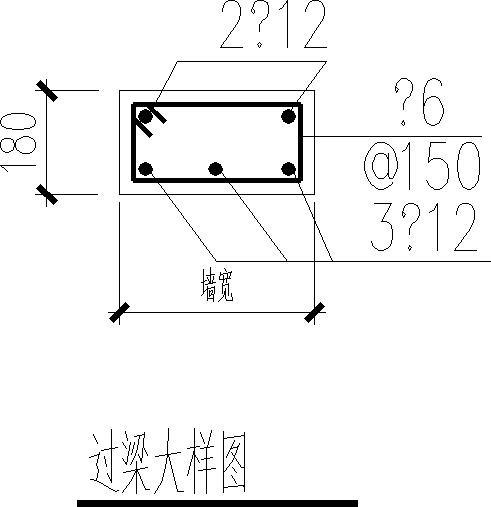

  • 3层条形基础框架老年活动中心结构CAD施工图纸(8度抗震)(平面布置图) - 4
