教学楼网架结构图(计算书,共14页图纸)

附件详情

某教学楼网架结构图
该资料为:某教学楼网架结构图
本网架为正放四角锥碳钢螺栓球网架,支撑形式为柱支撑。
风荷载:0.35KN/平方米
雪荷载:0.40KN/平方米
抗震设防烈度:7度
该资料包含:

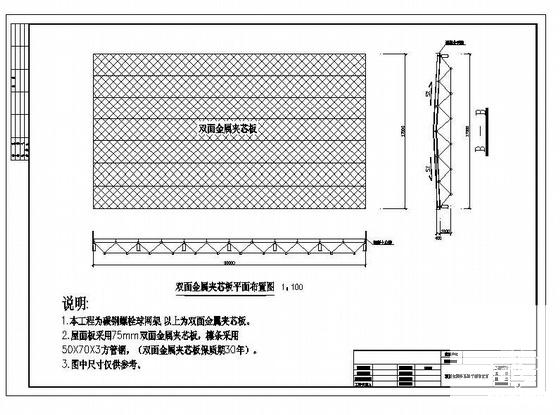

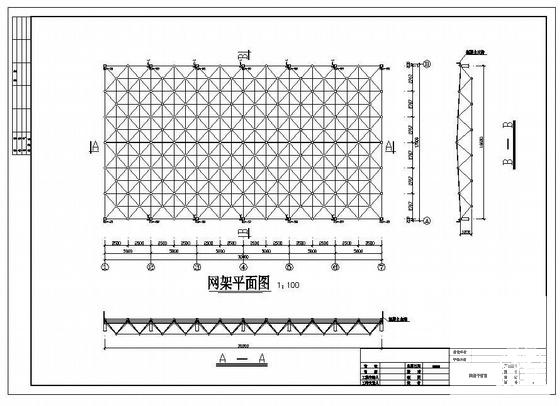

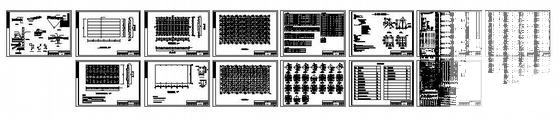

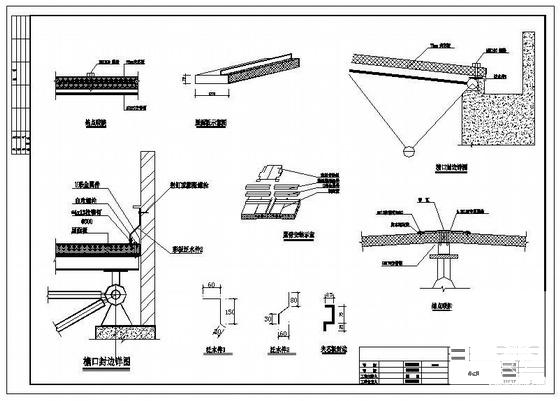

设计说明、网架平面图、网架安装图、网架内力图、网架材料图、网架球加工图、预埋件平面布置图、檩条 平面布置图 、双面金属夹芯板平面图、结点图、计算书共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 网架结构教学楼 - 1
    网架结构教学楼 - 1
  • 网架结构教学楼 - 2
    网架结构教学楼 - 2
  • 网架结构教学楼 - 3
    网架结构教学楼 - 3
  • 网架结构教学楼 - 4
    网架结构教学楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
