多层钢框架结构家俱城结构设计CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架,轻钢结构
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：20张
附件详情
钢
结构设计说明
、柱脚锚栓定位图、钢柱
平面布置图
、结构布置图、楼面板配筋图、钢框架立面布置图、墙梁布置图、楼梯剖面图、
节点详图
、焊缝节点共20张图纸。

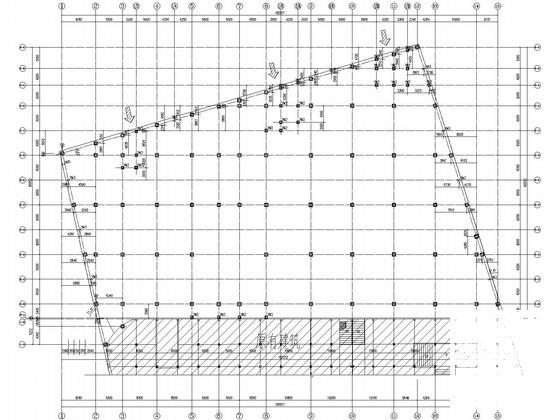

钢柱平面布置图

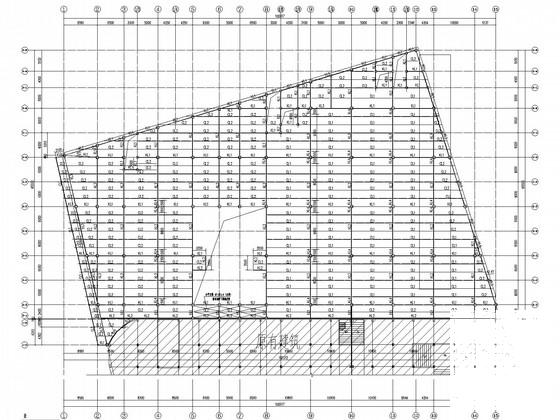

结构布置图

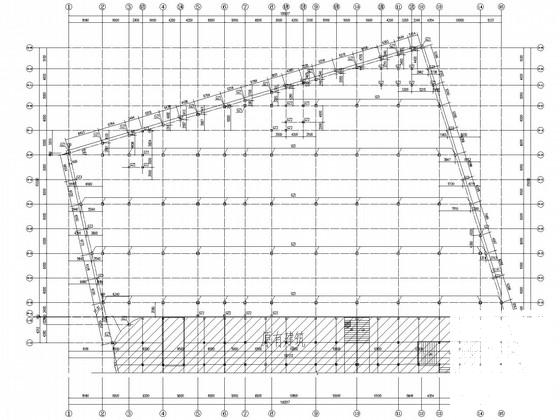

柱脚锚栓定位图

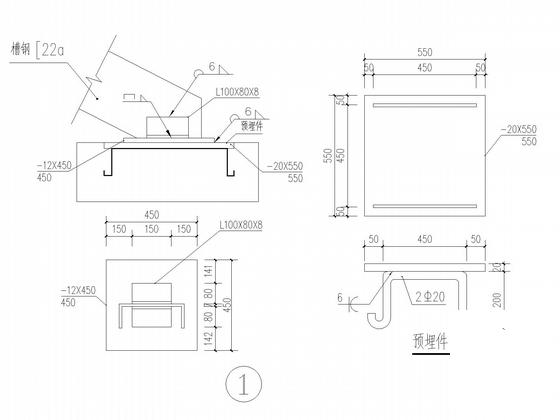

钢楼梯节点
屋面结构布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.33 MB
- 收藏次数：0
-
文件名称：
附件-995878995585008869587.zip
