24层酒店综合布线系统电气CAD图纸

  • 建筑类别:商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:61333.8平方米
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:车库
  • 弱电设计:综合布线系统

附件详情

  • 一、 电气设计 说明
  • 二、综合布线系统图
  • 三、综合布线平面图

附件详情

本稿件是某酒店综合布线系统电气图纸,酒店为一类高层建筑,总面积为73229.8M2,其中地下面积为11896M2,地上面积为61333.8M2,层高为96.35。该建筑分为地下一层,地上24层,地下一层为停车场,地上1至6层为中高级餐厅,水疗SPA,KTV等娱乐休闲场所,7至24层为客房。
综合布线设计包含系统图设计、平面图设计等。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

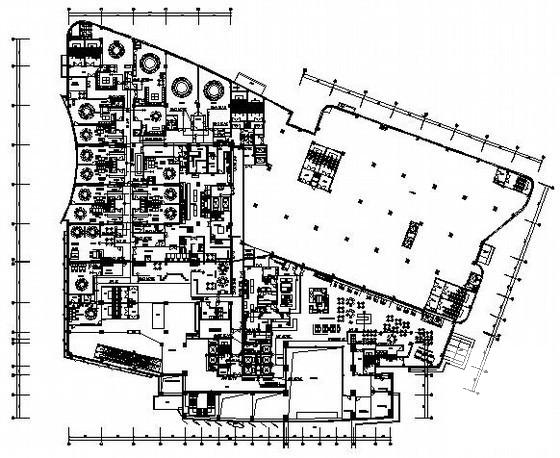

  • 24层酒店综合布线系统电气CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
