18419平米18层五星级酒店幕墙施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:94张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙, 金属幕墙, 石材幕墙
  • 玻璃幕墙:明框
  • 金属幕墙:单层铝板

附件详情

该项目是重庆五星级酒店外墙装饰工程,建筑面积为18419.91平方米、共18层、总高为73.15m,设计内容主要包括:143明框断桥玻璃幕墙,170明框断桥玻璃幕墙,干挂石材幕墙,铝板线条、铝板雨棚等。该资料忣展开面积为9655.48平方米。

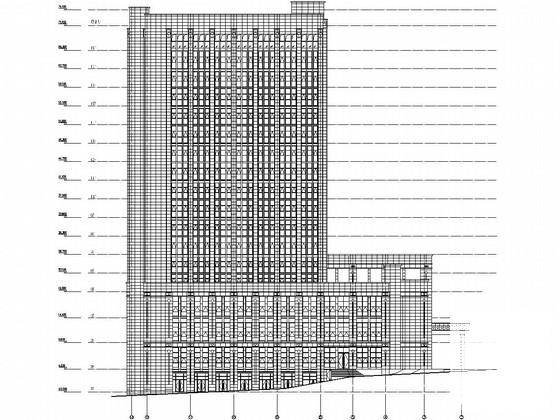

该资料包含:设计说明(一~四),平面图,立面图,分立面图,DQ170、DQ143明框玻璃幕墙横、竖剖节点大样,开窗横竖剖节点大样,石材幕墙横、竖剖大样,包柱大样,铝板雨棚竖剖大样,柱头大样,门厅装饰线条横剖大样,石材幕墙龙骨上墙、防雷系统示意图等共计94张图。
分享投稿时间:近几年8月。

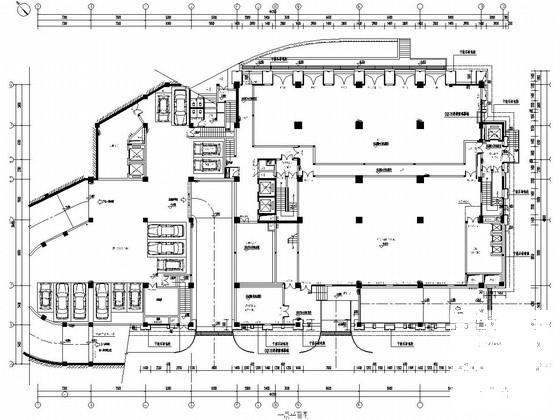

一层平面图

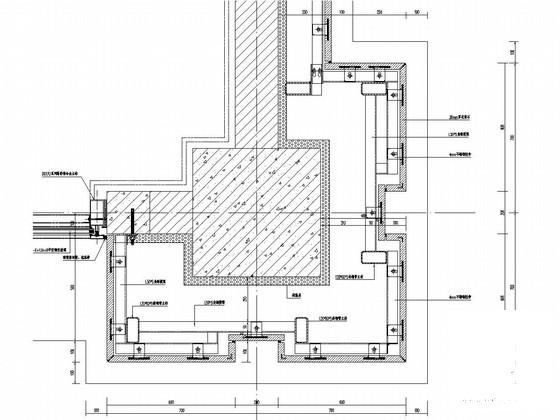

裙房石材包柱横剖大样

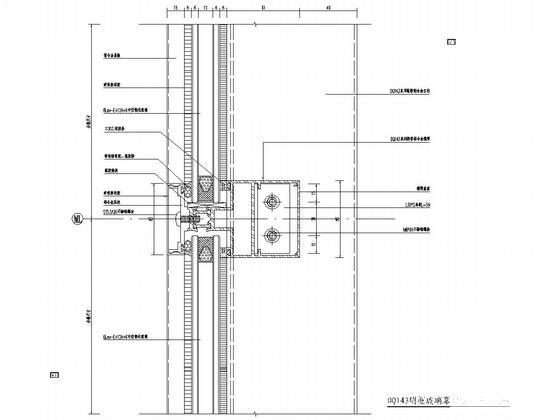

DQ143明框玻璃幕墙竖剖节点大样

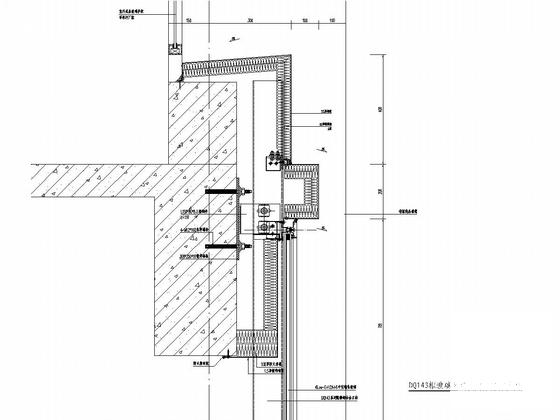

DQ143框玻璃幕墙上收口竖剖大样

DQ170明框玻璃幕墙横剖节点大样

DQ170明框玻璃幕墙开窗竖剖节点大样

柱头大样

玻璃幕墙防雷系统示意图

裙房石材幕墙上墙竖剖大样

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 五星级酒店图纸 - 1
    五星级酒店图纸 - 1
  • 五星级酒店图纸 - 2
    五星级酒店图纸 - 2
  • 五星级酒店图纸 - 3
    五星级酒店图纸 - 3
  • 五星级酒店图纸 - 4
    五星级酒店图纸 - 4
  • 五星级酒店图纸 - 5
    五星级酒店图纸 - 5
  • 五星级酒店图纸 - 6
    五星级酒店图纸 - 6
  • 五星级酒店图纸 - 7
    五星级酒店图纸 - 7
  • 五星级酒店图纸 - 8
    五星级酒店图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
