6层框架结构住宅楼电气CAD施工图纸(主体高度为8.6米)(防雷接地系统)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为地上六层电气施工,均为住宅,层高2.8米,建筑主体高度为8.6米。建筑设计结构形式为框架结构,现浇混凝土楼板。该项目属于多层住宅建筑。
设计范围包括:配电系统、 防雷接地 系统、有线电视系统、电话系统、网络布线系统、可视对讲系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

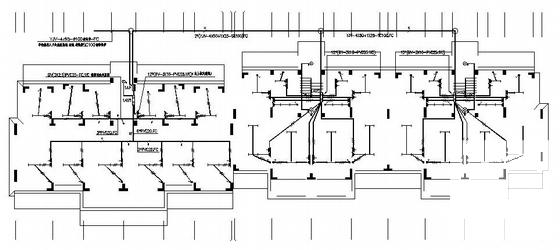

  • 6层框架结构住宅楼电气CAD施工图纸(主体高度为8.6米)(防雷接地系统) - 1
    第 1 张图

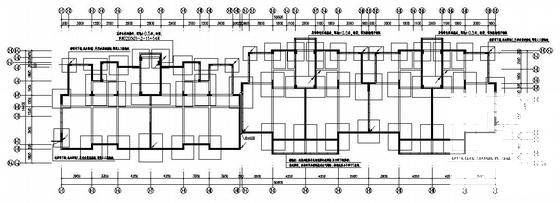

  • 6层框架结构住宅楼电气CAD施工图纸(主体高度为8.6米)(防雷接地系统) - 2
    第 2 张图

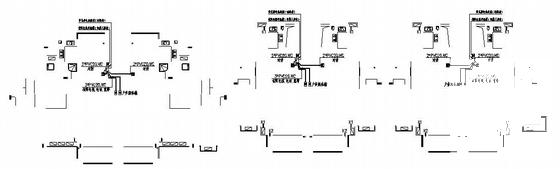

  • 6层框架结构住宅楼电气CAD施工图纸(主体高度为8.6米)(防雷接地系统) - 3
    第 3 张图

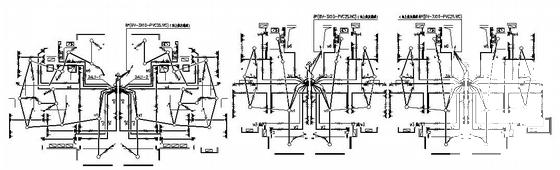

  • 6层框架结构住宅楼电气CAD施工图纸(主体高度为8.6米)(防雷接地系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
