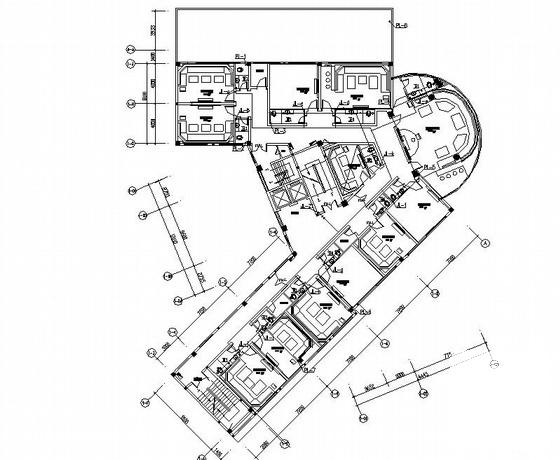

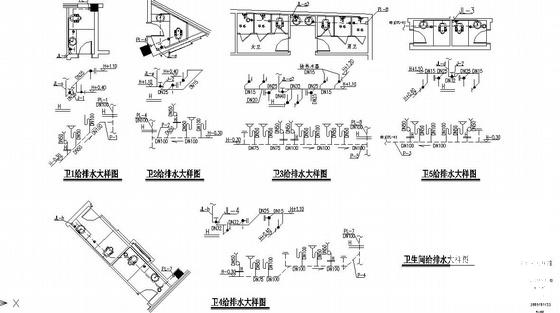

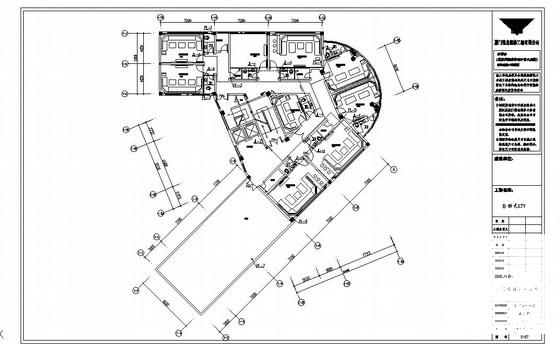

6层KTV给排水施工图纸

附件详情

一、设计详细说明：
（一） 设计内容该项目给排水设计内容包括生活给水、污水排水。
（二）设计依据☆ 现行国家有关设计规范及规程。
☆ 省、市地方相关 法规 及行业相关标准、规程。
☆ 甲方以及本院各专业提供的设计资料。
（三）生活给水系统☆ 水源：接自城市自来水管网
☆ 该项目由市政压力供水管网直供。
（四）排水系统
☆ 室内生活污废水合流，排入化粪池处理后排入市政污水管网。
二、施工说明：
（一）采用的管材和接口
☆ 室内生活给水管采用PP-R冷水管（P=1.0Mpa），电热熔连接；当管径DN≥80时采用钢塑复合管，内覆PE，沟槽卡箍连接。
☆ 室内热水管均采用薄壁不锈钢塑料复合管及配件，管道内层为耐温聚乙烯(PE-RT),低温钎焊连接。管道的技术参数及施工详<>CECS135:2002,并参国标建筑给水金属管道安装-薄壁不锈钢管。☆ 污水排水立管采用PVC-U螺旋消音排水管，其横管采用PVC-U排水管，粘结。
