22层住宅楼电气CAD施工图纸(消防报警及联动)

  • 建筑类别:住宅,办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21253.78平方米
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第三类
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

该项目为综合楼,建筑总高度79.95m,总建筑面积21253.78m,地上22层,地上一至三层为办公区,四至二十二层为住宅,住宅为塔式,地下一层为供住宅用的自行车库和设备用房,屋顶上布置电梯机房和水箱间。
设计范围包括:配电系统、 照明系统 防雷接地 系统;电话系统、有线电视系统、信息布线系统、楼宇对讲系统、消防报警及联动控制系统。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

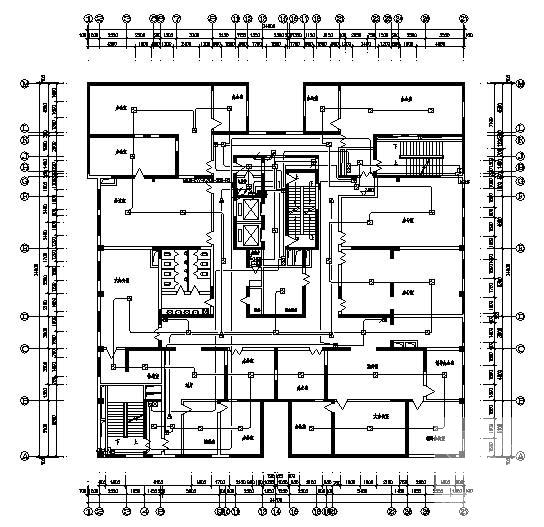

  • 22层住宅楼电气CAD施工图纸(消防报警及联动) - 1
    第 1 张图

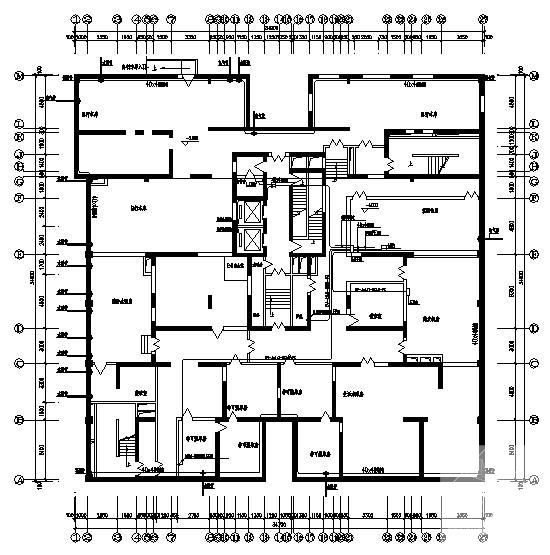

  • 22层住宅楼电气CAD施工图纸(消防报警及联动) - 2
    第 2 张图

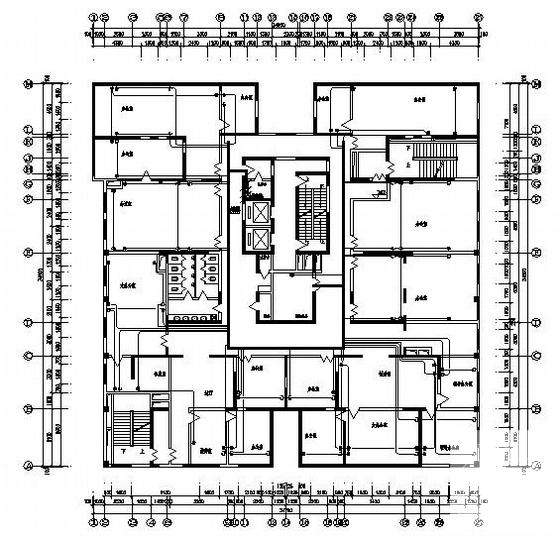

  • 22层住宅楼电气CAD施工图纸(消防报警及联动) - 3
    第 3 张图

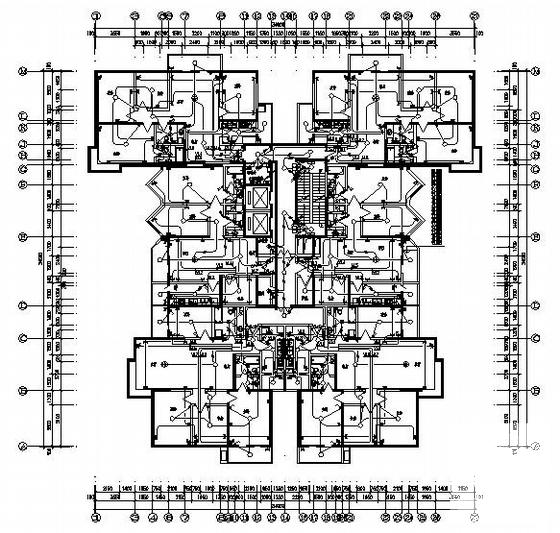

  • 22层住宅楼电气CAD施工图纸(消防报警及联动) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
