7层板式商住楼电气设计CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、 配电箱系统
  • 三、弱电系统图
  • 四、照明动力平面图
  • 五、 弱电平面图
  • 六、防雷接地平面图

附件详情

本稿件是某七层板式商住楼电气施工图纸,共五个单元,有地下室,一~二层为商铺,三~五层为普通住宅,六层为跃层住宅,框架结构,屋顶局部最高点标高为23.6M。
电气设计包含配电系统设计、 照明系统 设计、插座动力系统设计、楼宇可视对讲系统设计、有线电视、电话网络系统设计、防雷接地系统设计等。

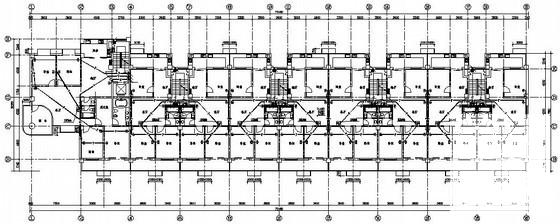

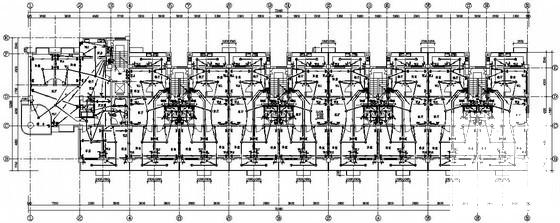

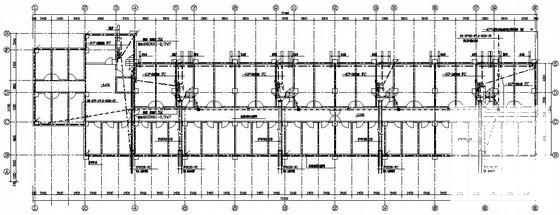

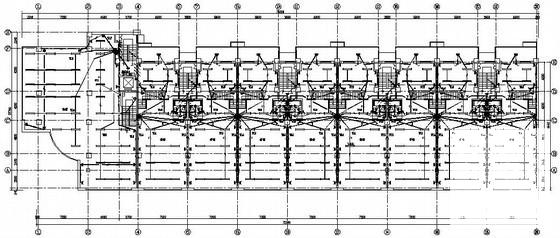

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 7层板式商住楼电气设计CAD施工图纸 - 1
    第 1 张图
  • 7层板式商住楼电气设计CAD施工图纸 - 2
    第 2 张图
  • 7层板式商住楼电气设计CAD施工图纸 - 3
    第 3 张图
  • 7层板式商住楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
