高档小区4层综合楼电气设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5331.26平方米
  • 建筑地上层数:4层
  • 参考图纸:38张
  • 负荷等级:二级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、 配电箱系统
  • 四、插座平面图
  • 五、空调动力干线平面图
  • 六、 照明平面图
  • 七、消防报警平面图
  • 八、防雷接地平面图

附件详情

本稿件是某高档小区四层综合楼电气施工图纸,总建筑面积约为5331.26m ,总建筑高度约为21.3m.钢筋混凝土框架结构,属低层民用建筑.一层主要作大堂,室内泳池,沐足,桑拿,餐饮用房及设备用房;二层主要为健身,阅览及多功能厅,三层主要为健身及棋牌,琴房等,四层主要为儿童活动中心.一层局部为地下锅炉房。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、空调动力干线、消防自动报警系统、应急照明设计、防雷接地系统设计等。

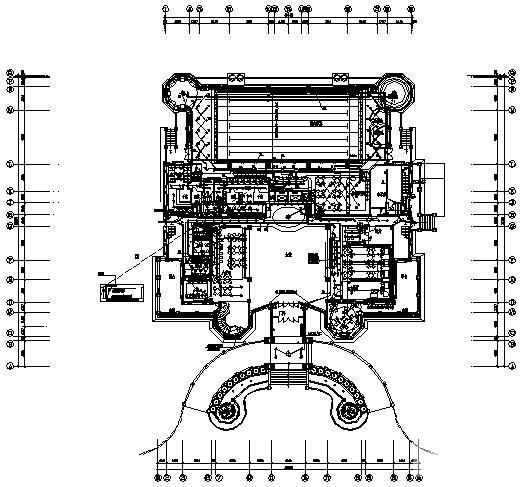

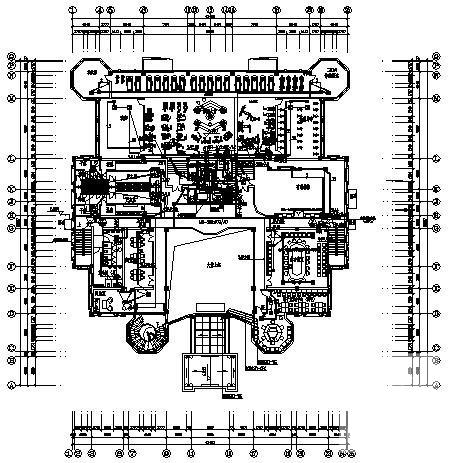

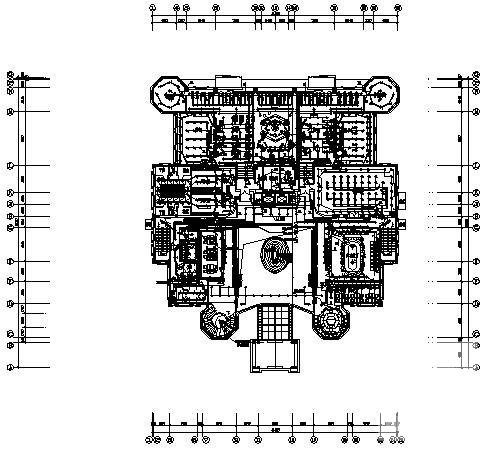

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高档小区4层综合楼电气设计CAD施工图纸 - 1
    第 1 张图
  • 高档小区4层综合楼电气设计CAD施工图纸 - 2
    第 2 张图
  • 高档小区4层综合楼电气设计CAD施工图纸 - 3
    第 3 张图
  • 高档小区4层综合楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
