11层板式住宅楼电气CAD施工图纸(照明配电箱)

电气设计说明

一、建筑概况

该项目为高层板式住宅。地上14层，地下共二层，地下二层为人防和设备间，地下一层为自行车库和公共用房。建筑面积17177平方米，建筑檐口高度38.85m，筏板剪力墙结构。标准层结构板厚10cm，建筑做法5cm。

二、设计依据

1.国家及地方有关规范。

《建筑物防雷设计规范》JGJ/T16-92

《民用建筑电气设计规范》GB50057-94(2000 版)

《火灾自动报警系统设计规范》GB50116-98

《高层民用建筑设计防火规范》GB50045-95(近代版)

《住宅设计规范》GB50096-1999

《有线电视系统工程设计规范》GB50200-94

2.甲方设计任务书及工艺条件。

3.建筑,设备专业所提条件。

三、设计范围

强电设计包括：低压配电室，照明（含应急照明）系统，动力配电系统，防雷系统，接地系统。

弱电设计包括：火灾自动报警及联动系统，电话和计算机网络布线系统，电缆电视系统，防盗报警和住宅可视对讲门禁系统等。

四、配电系统

该项目由小区北侧的小区变电站供电，380/220V四路电源引至地下一层派接室，再引至配电室。该项目正压送风机，电梯，楼梯间、电梯间、前室等处照明为二级负荷。消防负荷采用双电源末端自投供电方式。疏散指示灯自带电源（蓄电池，工作时间大于三十分钟）。

五、负荷计算

六、照明

1、照明种类

该项目除设有一般照明外，还设有应急照明（含疏散照明和主要场所备用照明）。配电室、设备用房、通道、自行车库等场所选用荧光灯，人防、楼梯间、电梯间，地上层走道、住宅内选用白炽灯。

2、光源选择

荧光灯带电子镇流器，荧光灯均为盒式荧光灯，住宅户内先安装简易灯具。

3、灯具

灯具安装高度低于2.4m时，应加保护线。卫生间灯具为防潮型，并采用瓷灯口。

4、插座

插座回路要求带漏电保护功能。

低压配电干线系统图

电气平面图

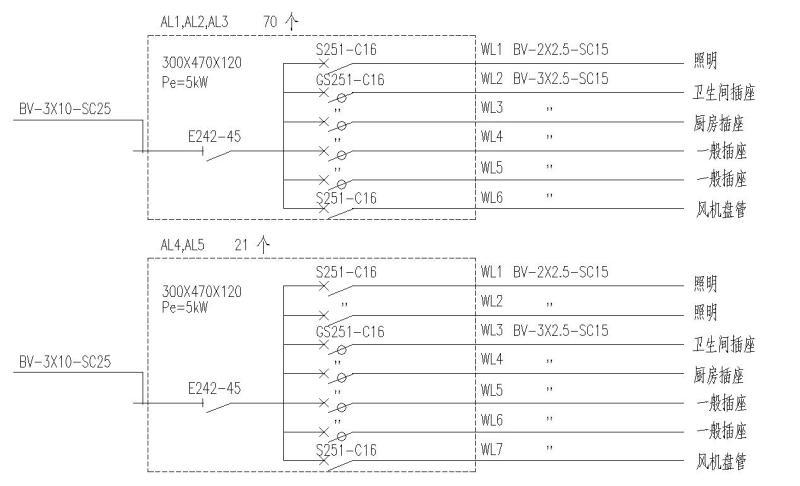

动力照明配电箱系统图

干线和接线平面图

配电柜一次系统图

弱电平面图

屋顶防雷平面图

照明平面图
