超高层综合商业广场电气CAD施工图纸

附件详情

该附件为170米超高层综合商业广场全套电气图纸，图纸共160张。
该项目主要由办公,商业,公寓,地下停车库四部分组成。四栋超高层，两栋41层，两栋34层。消防控制室设置在一层，具有直接对外出口。地下设4F停车场，地下室设配电房四个，负四层设人防地下室。建筑上采用环形多层建筑造型，规划总用地45948.5平方米，建设占地面积34222.3平方米，总建筑面积224125.89平方米，其中地上建筑面积173376.47平方米，地下建筑面积50749.42平方米，地下停车场设计车位1250个，项目总投资40000万元。

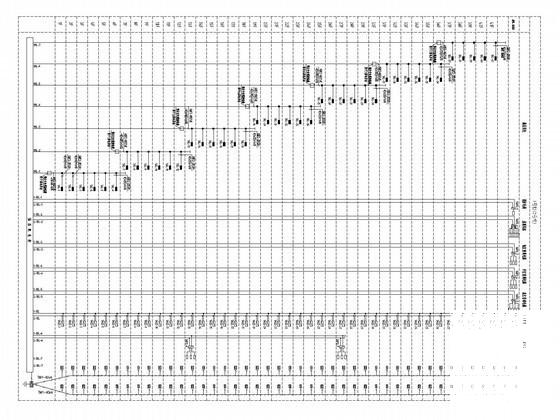

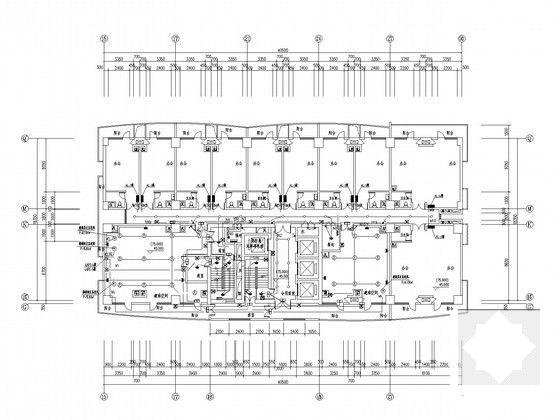

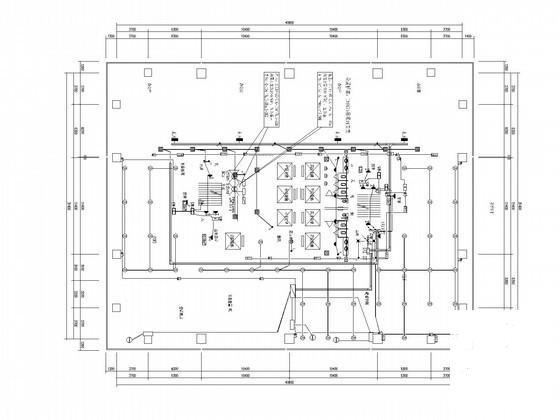

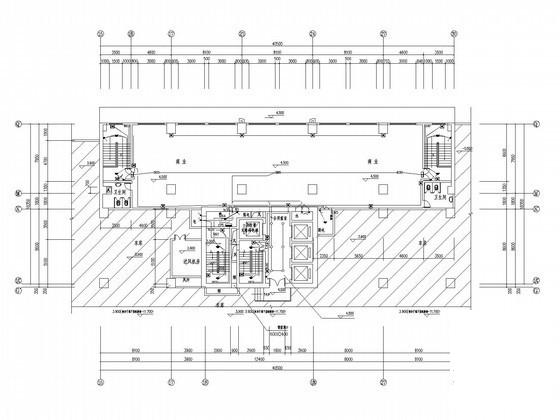

图纸设计包含：供配电系统、动力系统、照明系统、屋顶防雷系统和基础接地系统及安全措施、火灾自动报警系统；电气节能、有线电视、电话、网络及其它弱电系统由专业公司设计。
