联排别墅电气CAD图纸(三级负荷)(低压配电)

一、电源电压及引入方式:

1.1.

电源引自小区变配电所,低压配电电压采用220/380V,带电导体的型式采用单相两线制/三相五线制。

1.2.

电源采用YJV-1/0.6kV型电力电缆穿PC50管埋地引入每户总家居配电箱。

二、负荷分级:

2.1.该项目用电负荷为三级负荷。

三、电能计量与配电形式:

3.1.低层住宅每户总家居配电箱设在一层车库、楼梯间、门厅附近,每层设层间配电箱,电源均引

自总家居配电箱。每户设计量电表,电表箱平面和系统详总图设计。

四、主要 电气设备 安装、配置要求:

4.1.住宅采用室外集中电表箱,具体详小区供电总图设计。

4.2.住宅采用室内集中电表箱,暗装在底层加厚墙体内,现场定位,满足供电安全要求。

4.3.每套住宅应设置户配电箱,其电源总开关装置应采用同时断开相线和中性线的开关电器。

户配电箱暗装,底边距地1.6m。

4.4.每套住宅设置弱电箱(家居布线箱),暗装底边距地0.3m。

4.5.图中未注明的面板开关、普通插座、厨房插座及卫生间插座的安装高度分别为1.3m、

0.3m、1.5m和1.5m。所有电气设备的具体安装位置应符合装修要求。

4.6.电源插座底边距地低于1.8m时,应选用安全型插座;卫生间、厨房、未封闭阳台电源插

座另加防溅盒盖;洗衣机、电热水器、分体式空调插座带开关;

4.7.墙角边开关、插座距墙角一般为100mm;门边开关、插座距门框一般为150mm。

4.8.图中未注明的室内对讲分机、空调线控器安装高度均为1.3m。

4.9.安装在室外的壁灯应为防水型,应有泄水孔,绝缘台与墙面之间应有防水措施。







以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

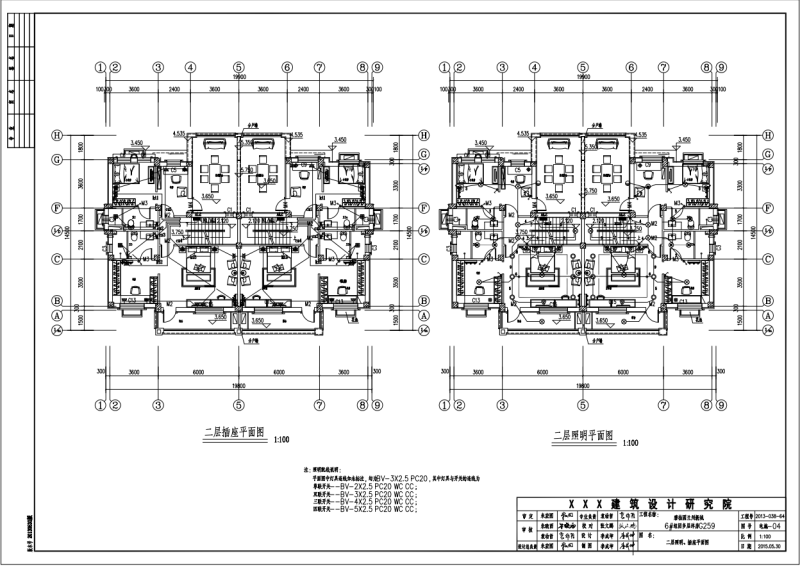

  • 联排别墅电气CAD图纸(三级负荷)(低压配电) - 1
    第 1 张图

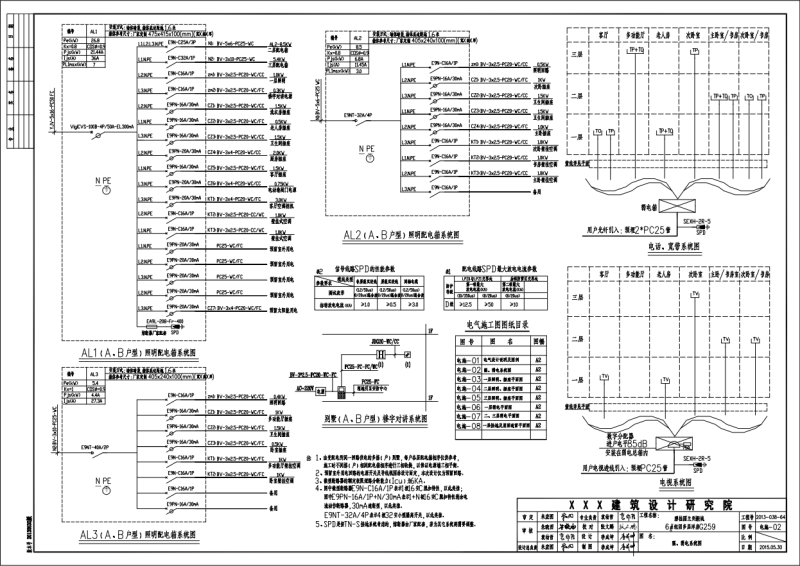

  • 联排别墅电气CAD图纸(三级负荷)(低压配电) - 2
    第 2 张图

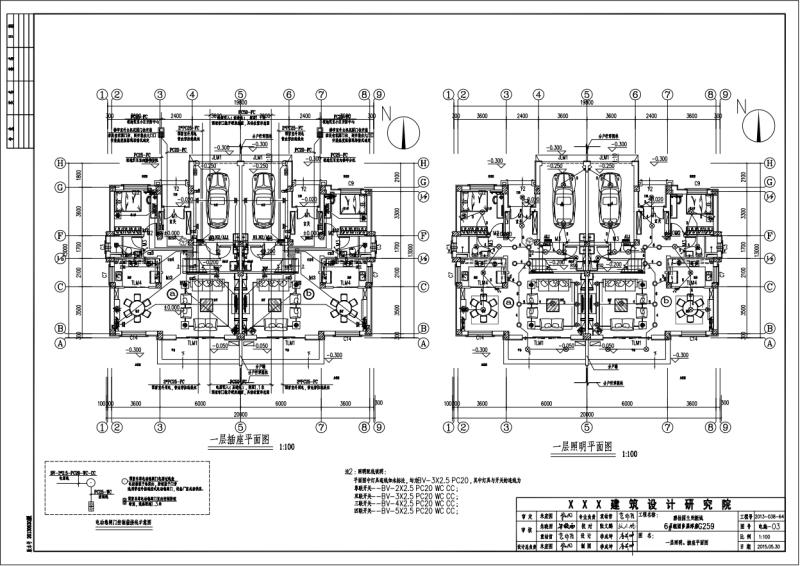

  • 联排别墅电气CAD图纸(三级负荷)(低压配电) - 3
    第 3 张图

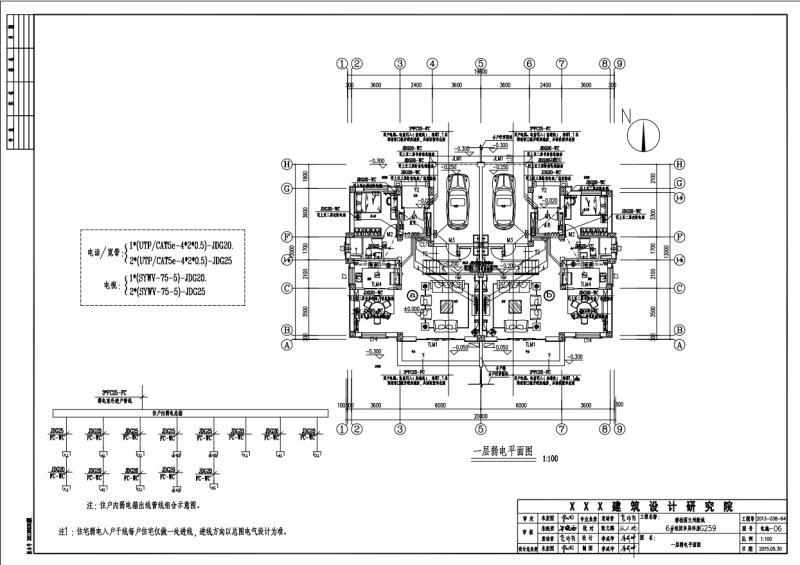

  • 联排别墅电气CAD图纸(三级负荷)(低压配电) - 4
    第 4 张图

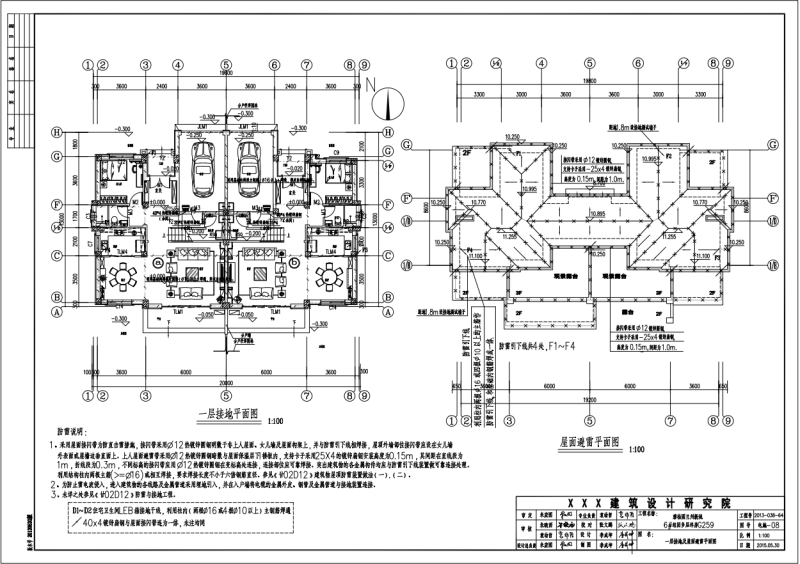

  • 联排别墅电气CAD图纸(三级负荷)(低压配电) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
