二类高层公共建筑大型医疗保健中心、养老公寓工程电气CAD图纸

1.项目概要

该项目属二类高层公共建筑。地上8层,地上一层为销售中心,二层为活动空间及食堂,三层及以上部分均为

老年公寓。共1个单元,47户。

2.设计内容及范围

该项目设计内容包括本楼的低压配电系统、 照明系统 、电气控制系统、防雷及接地系统。

3.低压配电

3.1 电力负荷等级:普通客梯、消防稳压泵、应急照明为二级负荷,

其它为三级负荷。

二级负荷由两回线路供电。

3.2 住宅负荷:公寓每户按4/5kW设计,电表型号由供电部门确定,电表箱在各层电井墙壁暗装。

3.3 负荷计算:

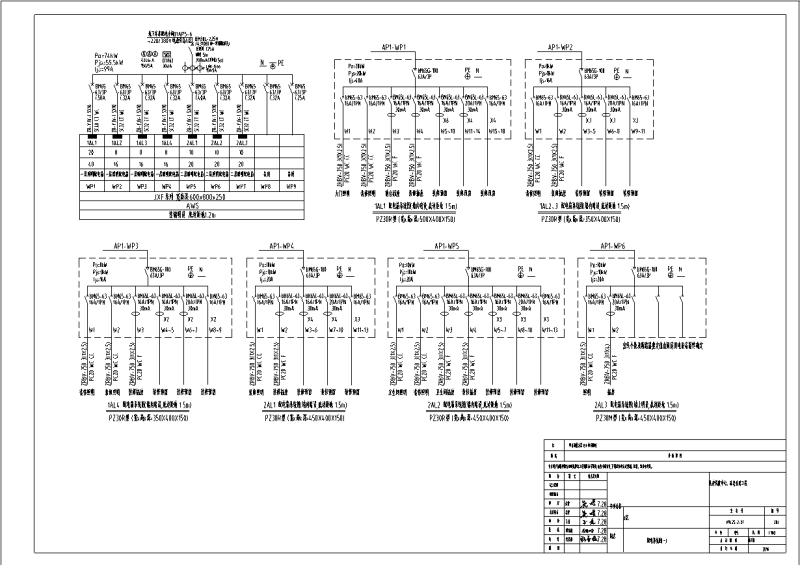

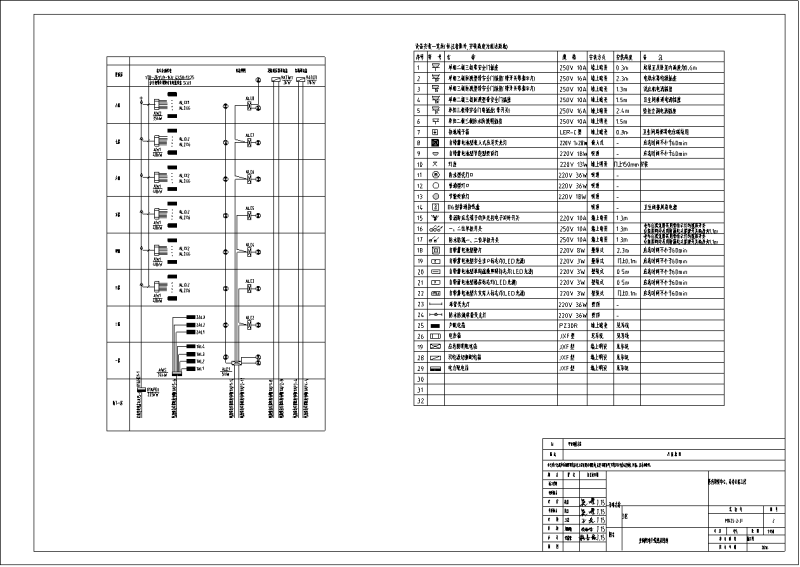

详见电气配电系统图

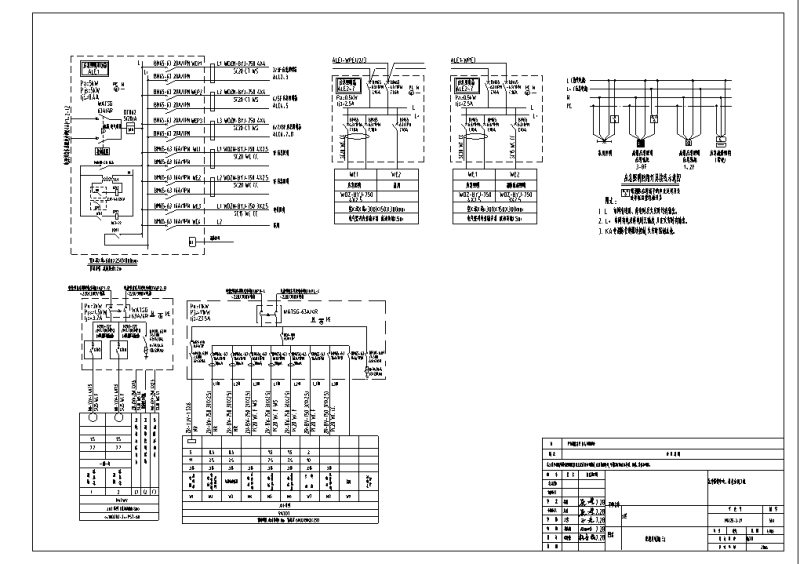

3.4 公寓配电系统:从该项目地下车库变配电室引1路~220/380V低压电源作为本楼所有公寓负荷电源。

二级负荷双回路电源应分别引自不同配电总箱。

3.6 接至各配电箱的电缆型号、规格、敷设方式均参见A区地下车库电气图纸。

4.导线选型及线路敷设

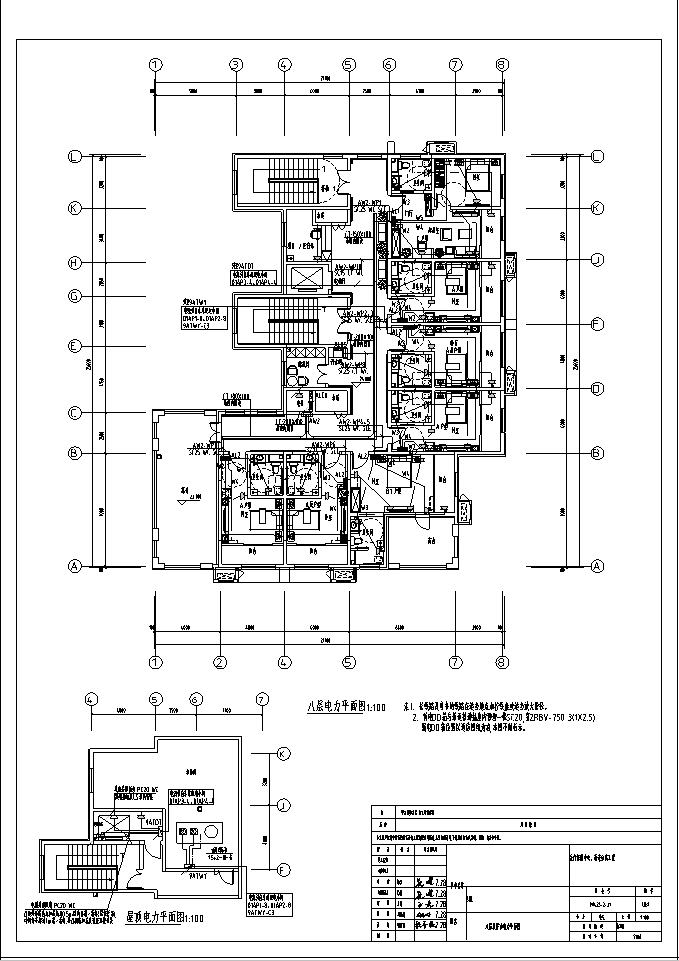

4.1 电力线路采用电缆或导线穿钢管沿墙、顶板明设或埋地暗设或沿桥架敷设,详见平面标注。

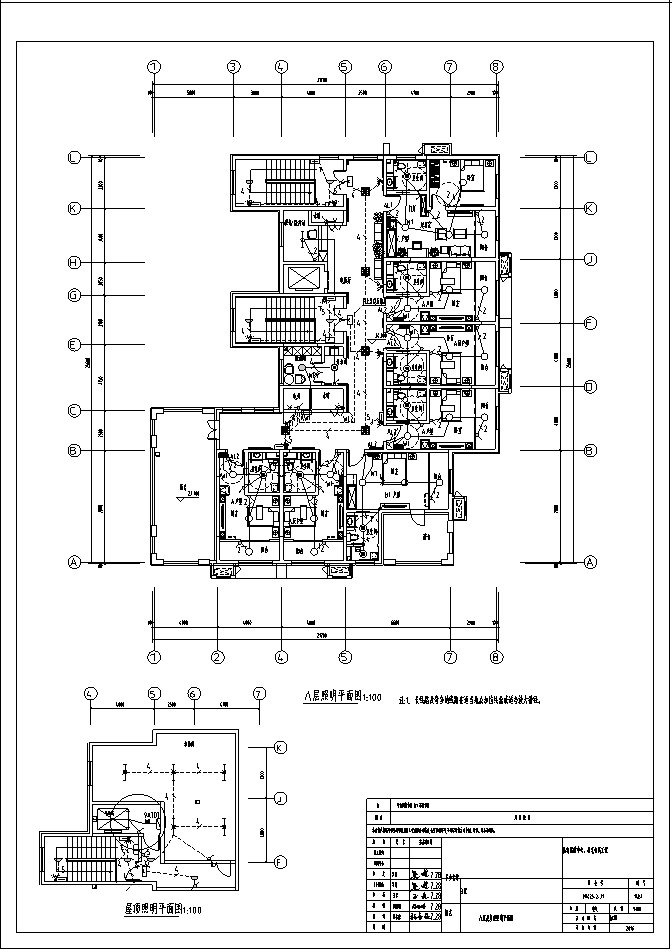

4.2 照明及插座线路敷设详见系统或平面标注。

4.3 公寓照明线路采用导线穿硬质塑料管沿墙、顶板暗设,插座线路采用导线穿硬质塑料钢管埋地暗设。
