24米跨4层门式刚架轻型厂房施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构最大跨度:24m
  • 参考图纸:10张
  • 设计年代:近代

附件详情

四层门式刚架轻型厂房包括:柱间支撑布置平面图、刚架及支撑平面图、钢梁上支撑留孔示意图、直拉条LG示意图、屋面檩条,拉条,撑杆 节点图 、屋顶檐沟、檩条布置图、 楼梯详图 等,共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

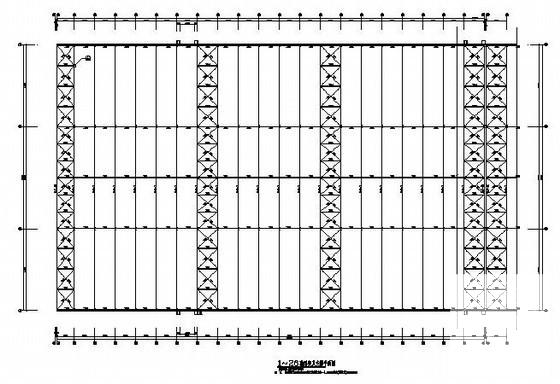

  • 轻型门式刚架 - 1
    轻型门式刚架 - 1

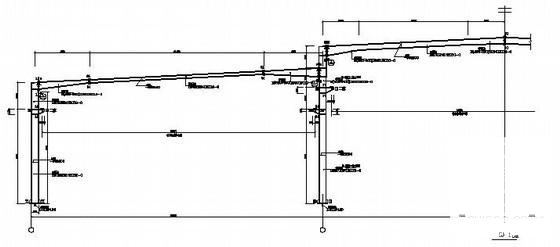

  • 轻型门式刚架 - 2
    轻型门式刚架 - 2

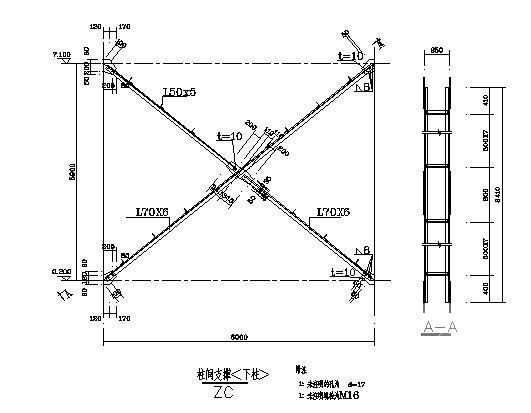

  • 轻型门式刚架 - 3
    轻型门式刚架 - 3

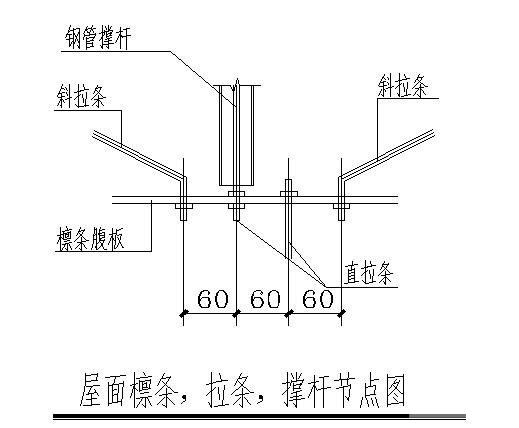

  • 轻型门式刚架 - 4
    轻型门式刚架 - 4
以上是部分截图,请下载附件后查看完整高清内容
