7层电器广场给排水消防CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：55948平方米
建筑地上层数：7层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
地下室用途：人防,车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统,机房排水
消防设计：室内消火栓系统,喷淋系统,消防炮系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：雨污分流
雨水重现期：30年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：虹吸雨水
大样节点：水泵,卫生间,集水坑,设备房布置
热水供应方式：集中热水供应,定时供应热水
项目所在地：江苏

附件详情

给排水设计施工说明
消防平面图
给排水平面图
机房层给排水、消防平面图
屋顶给排水平面图
生活泵房给排水大样图
消防水池泵房大样图
卫生间给排水大样图
负二层隔油间给排水大样图
卫生间给排水系统示意图
给水系统原理图
热给水系统原理图
消火栓系统原理图
自喷系统原理图
排水系统原理图
地下室集水坑排水系统原理图
雨水系统原理图
空调机房排水系统原理图
雨水虹吸系统原理图
主要设备材料表

附件详情

资料介绍：概况:该项目为某电器有限公司开发的电器广场，总占地面积7198.0平方米，总建筑面积55948平方米 ,其中地上建筑面积38625.60平方米 ,地下建筑面积17322.80平方米建筑高度38.55m，地下二层,地上七层，其中地下二层平时为小型汽车停车库及设备用房,战时为核六级,核五级人防,地下一层为小型汽车停车库,自行车库及设备用房，地上一层为门厅及沿街商铺,二层~四层为商铺及商场,五层为餐饮,六层~七层夹层层为厨房,餐饮及电影院。

设计内容:该资料包括给水系统,排水系统,雨水系统,消火栓消防系统,自动喷淋消防系统和手提式灭火器配置、地下室设计详见人防院设计,图纸由人防院单独出图。

，图纸共40张。

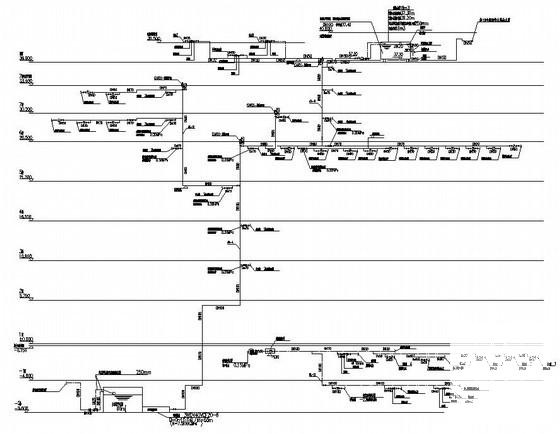

给水系统原理图

负二层隔油间给排水大样图

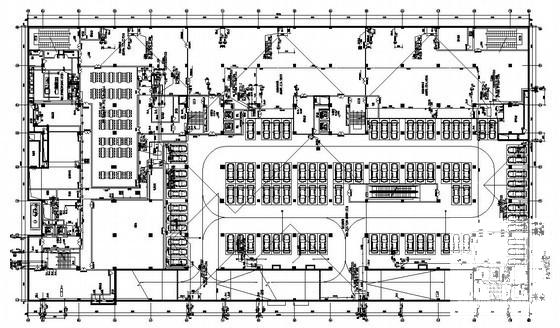

五层消防平面

消火栓系统原理图

雨水虹吸系统原理图

自喷系统原理图

生活泵房给排水大样图

喷淋泵系统展开图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
