31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:25层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 地下室用途:车库,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,分区供水
  • 供水分区:更多
  • 排水体制:污废分流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:设备房布置

附件详情

一.设计范围
该项目设计范围为地块红线内1#、2#、3#、4#住宅楼室内外给水,排水,热水及消防设计。
二.项目概要
该项目包括地块红线内1#、2#、3#、4#住宅楼室内外给水,排水,热水及消防设计。
其中1#楼为25层住宅,2#、3#、4#楼为31层住宅。1#、2#、3#、4#楼一层为商店及自行车停车。
三.给排水系统设计
(一).给水系统:
1#、2#、3#、4#楼住宅最高日用水量分别为168吨、210吨、157.5吨、210吨,最大时用水分别为15.75吨、19.69吨、14.8吨、19.69吨。
(二).热水系统
热水用水量:1#、2#、3#、4#楼住宅最高日用水量分别为53.76吨、67.2吨、50.4吨、67.2吨,最大时用水分别为6.72吨、8.12吨、6.41吨、8.12吨。
(三).排水系统
生活污废水与雨水分流。
四. 消防系统 设计
(一)该项目消防按一类高层民用建筑综合楼设计,室内消火栓用水量为40L/s,室外消火栓用水量为30L/s,火灾持续时间为3小时;自动喷水灭火系统用水量为35L/s,火灾持续时间为1小时;2#楼地下室设有558m 室内消防水池及消防泵房,供小区室内消防用水。北楼屋顶设置18m3 高位消防水箱,箱底标高为97.20m,供小区初期消防用水。
......

排水系统图

热水系统图

平面图

雨淋系统展开图

消火栓系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

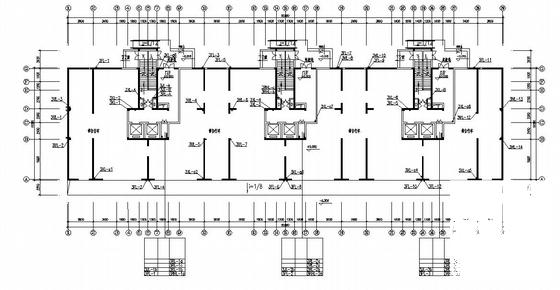

  • 31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图

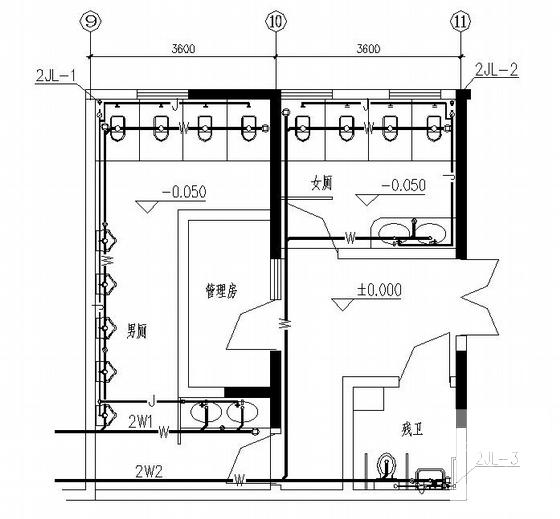

  • 31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图

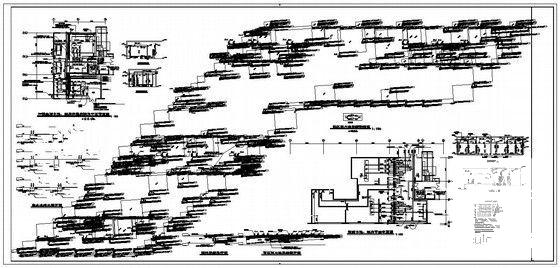

  • 31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图

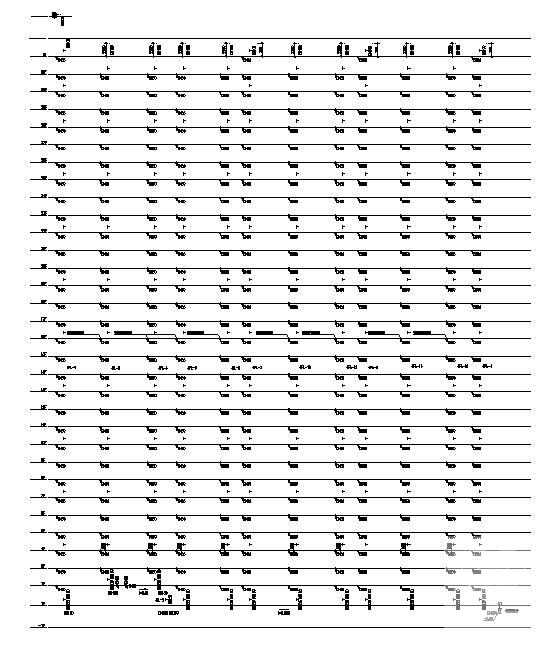

  • 31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图

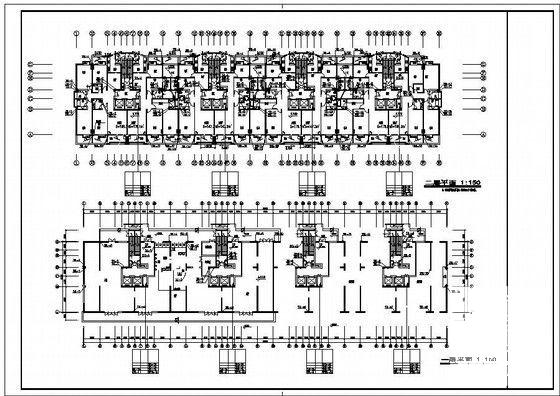

  • 31层住宅楼小区给排水CAD施工图纸(自动喷水灭火系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
