9层医院综合楼电气设计CAD施工图纸
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计面积：15000平方米
- 建筑地上层数：9层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 负荷等级：一级
- 防雷等级：第二类
- 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、高压配电系统图
- 三、低压配电系统图
- 四、竖向配电系统图
- 五、配电箱系统图
- 六、风机控制电路图
- 七、动力插座平面图
- 八、 照明平面图
- 九、屋面 防雷平面图
附件详情
该项目是某九层医院综合楼项目，地下一层主要为设备用房，地上一至八层为住院部，九层为手术部；ICU病房及相关辅助用房。属一类高层建筑。总建筑面积约为15000平方米，，建筑总高：36.9米。
电气设计包含10/0.4KV变配电、照明、插座、自控系统、防雷接地等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

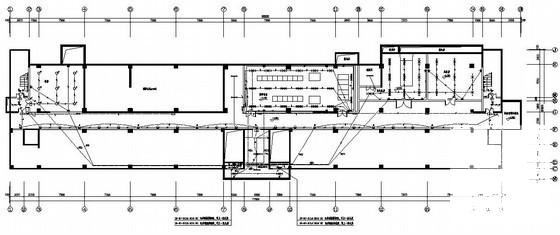

第 1 张图 -

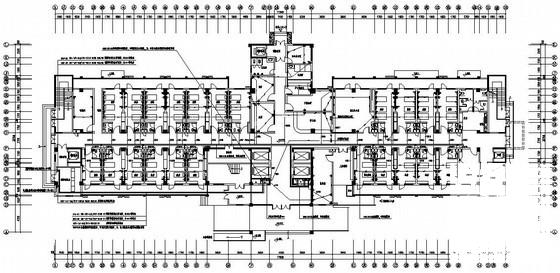

第 2 张图 -

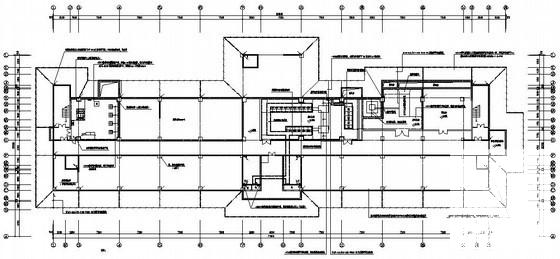

第 3 张图 -

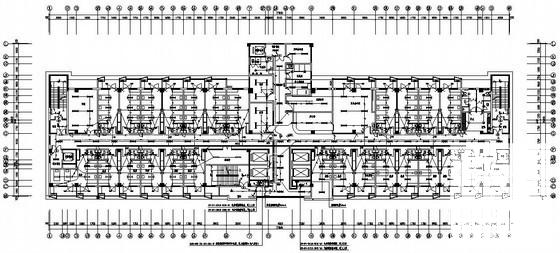

第 4 张图
