8层大型通信综合楼强弱电电气设计CAD施工图纸

  • 建筑类别:办公, 商业, 其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:12223平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 地下室用途:车库, 其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 强电设计:电气照明, 建筑物防雷, 接地安全, 其它
  • 弱电设计: 火灾自动报警系统 , 视频监控系统, 出入口控制系统, 综合布线系统, 其它

附件详情

  • 1、电气设计说明
  • 2、变电所高压侧电气主接线图,负荷计算表
  • 3、变配电室低压配电系统图
  • 4、电力负荷配电干线系统图
  • 5、配电系统图
  • 6、接地系统图
  • 7、综合布线系统图
  • 8、视频监控系统图
  • 9、弱电井机房配电箱输入电源系统图
  • 10、火灾报警平面图
  • 11、电气总平面图
  • 12、接地平面图
  • 13、 防雷平面图
  • 14、照明平面图
  • 15、插座平面图
  • 16、动力平面图
  • 17、 弱电平面图

附件详情

该附件是大型通信综合楼强弱电电气施工图纸,总共57张。
项目概要:总建筑面积约12223平方米,(其中地上9242平米,地下2981平米)。 地下1层,主要为车库,地上8层,主要为办公、机房等。该项目属于二类(办公)建筑,裙楼4层,包括营业厅、通信机房,首层高出室外地面0.3米,高度20.6米;高层塔楼8层,主要为办公用房,高度为37.90米。建筑设计结构形式为框架剪力墙。基础形式为桩基础。建筑类别为二类,防火保护对象分级为二级。
设计范围:10/0.4kV变、配电系统、电力配电系统、照明系统、建筑物防雷、接地系统、火灾报警系统、综合布线系统、门禁系统,视频监控。(不包括通信电源,会议室多媒体系统,停车场系统,LED显示系统,背景音乐系统)
......
,总共57张。

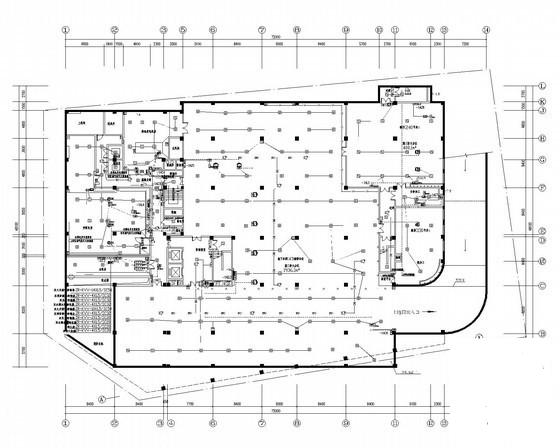

照明平面图

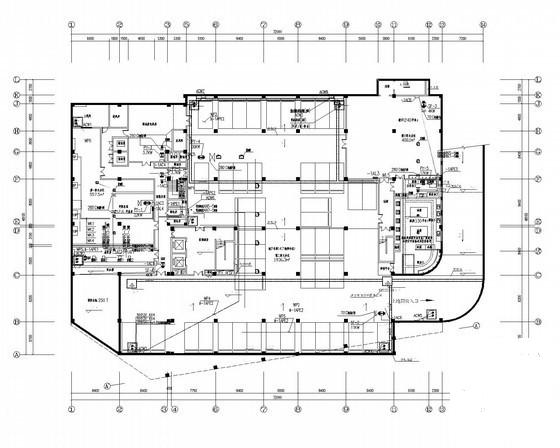

地下一层火灾报警平面图

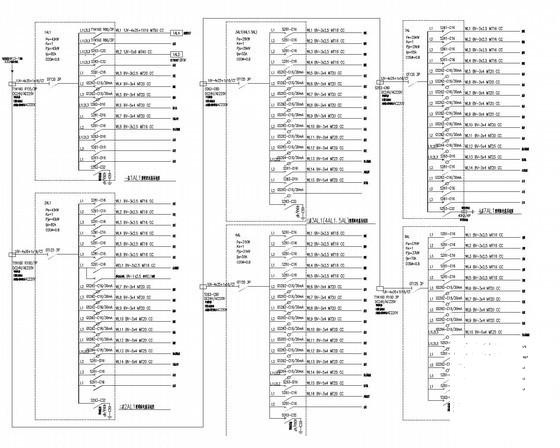

配电箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

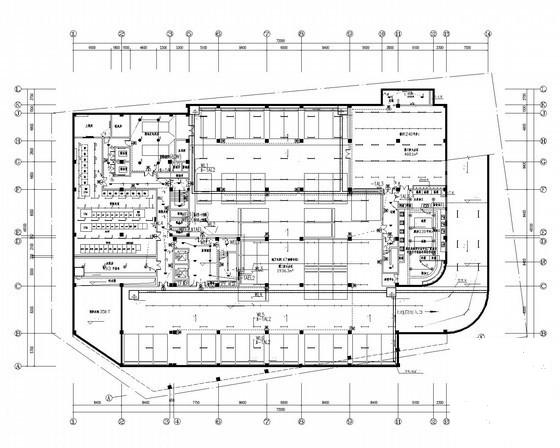

  • 8层大型通信综合楼强弱电电气设计CAD施工图纸 - 1
    第 1 张图
  • 8层大型通信综合楼强弱电电气设计CAD施工图纸 - 2
    第 2 张图
  • 8层大型通信综合楼强弱电电气设计CAD施工图纸 - 3
    第 3 张图
  • 8层大型通信综合楼强弱电电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
