一类高层居住建筑电气CAD施工图纸（审图意见）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
节点大样：防雷接地
负荷等级：一级
防雷等级：第二类
有线电视：D类
接地方式：TN-C-S
项目所在地：安徽
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,出入口控制系统,综合布线系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、配电干线图
3、配电系统图
4、弱电系统图
5、消防系统图

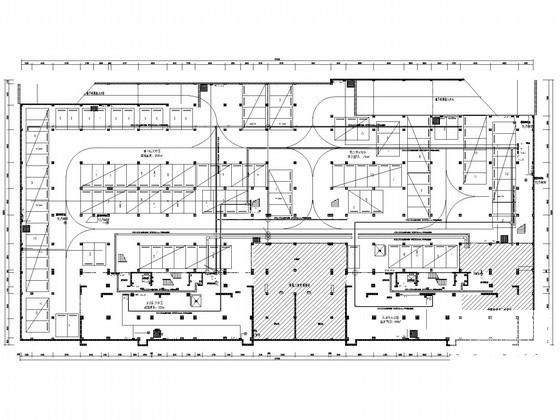

6、电气平面图
7、电力平面图
8、屋顶防雷平面图
9、防侧击雷平面图及大样
10、基础接地平面图
11、弱电平面图
12、消防平面图

附件详情

该附件是一类高层居住建筑全套电气施工图纸（含审图意见），总共35张。
该项目为一类高层居住建筑。地上三十层,地下一层,局部夹层,建筑高度101.300m，建筑设计结构形式为剪力墙结构。
设计范围：1. 0.4/0.23KV动力及照明配电系统.2.建筑防雷3.有线电视系统4.综合布线系统5.楼宇对讲系统6.接地及安全，7．室外照明、泛光照明等。

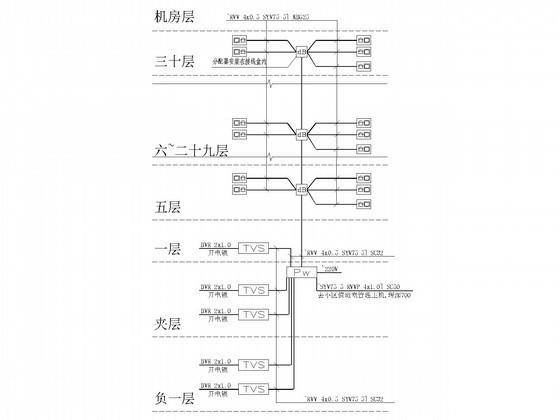

可视对讲系统图

弱电系统图

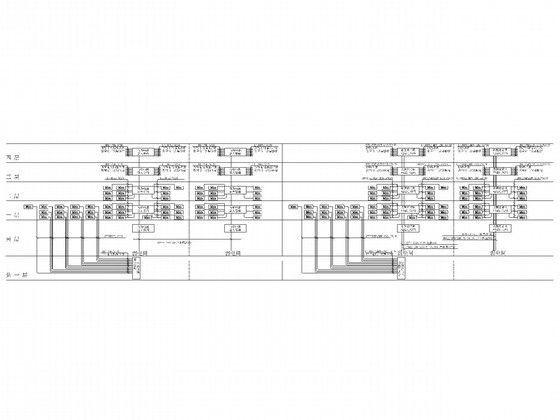

商业部分电话数据宽带网系统图

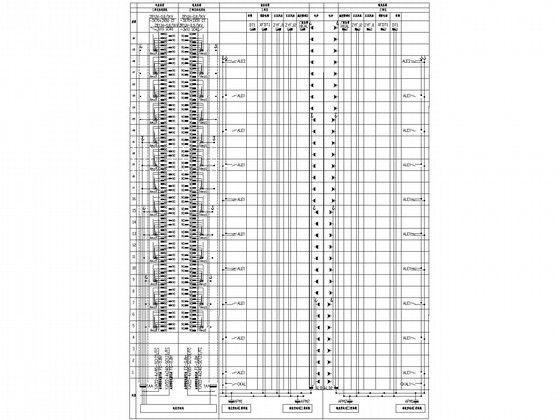

住宅配电干线系统图

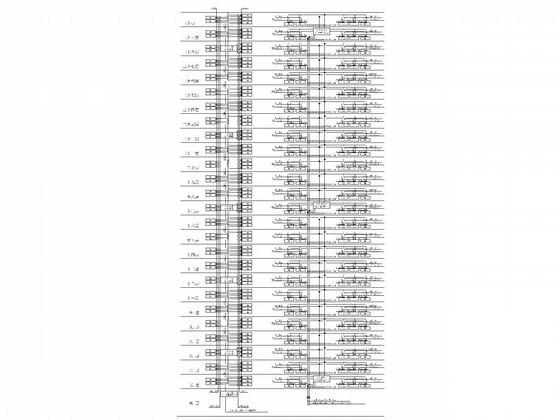

配电系统图二

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
