5层办公楼电气设计CAD施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：4500.02平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、低压配电系统图
- 三、竖向配电系统图
- 四、配电箱系统图
- 五、弱电系统图
- 六、消防自动报警系统图
- 七、照明电气平面图
- 八、应急 照明平面图
- 九、消防报警平面图
- 十、 弱电平面图
- 十一、电气干线平面图
- 十二、防雷接地平面图
附件详情
本稿件是某五层办公楼全套电气施工图纸，工程总建筑面积4500.02m，耐火等级为二级，层数为5层，建筑高度为21.00m，结构类型框架结构。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、网络系统设计、电弧系统设计、有线电视系统设计、应急照明系统设计、火灾自动报警系统设计、防雷接地系统设计等。

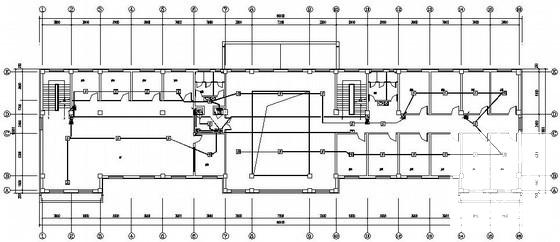

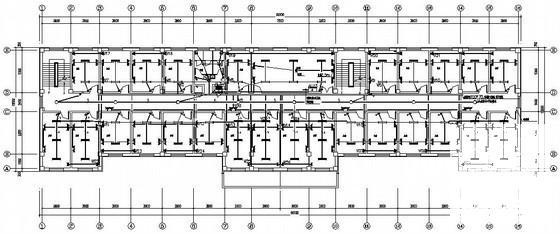

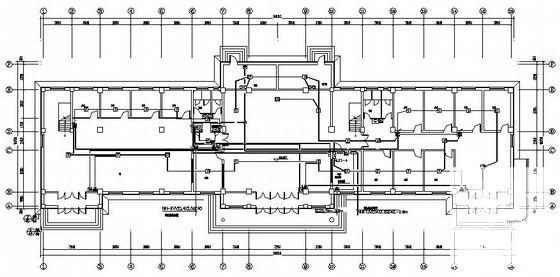

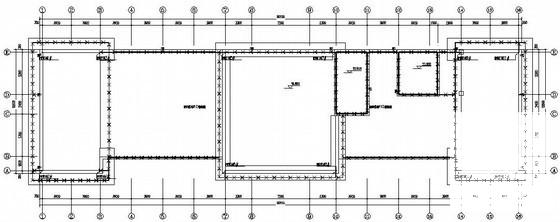

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
