3层丙类厂房给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：工业建筑
建筑高度类型：单层建筑,多层建筑
建筑设计面积：24118平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
排水技术：重力排水
雨水重现期：10年
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：10
特殊系统：同层排水
大样节点：卫生间
项目所在地：重庆

附件详情

给水管道平面图
排水管道平面图
消防管道系统图
喷淋管道系统图
消防管道组合平面图
给、排水管道组合平面图
雨水管道原理图
厕所给、排水管道大样图
卫生间大样图
消防管道平面图
排水管道原理图
给水管道系统图
消防泵房管道系统图
消火栓管道平面图

附件详情

该资料为重庆某丙类厂房给排水施工图纸。
项目概要：总建筑面积为24118平方米，建筑层数一层（部分三层），建筑高度12.6m，使用功能为单层丙类厂房、多层丙类厂房。该项目暴雨强度设计重现期为3年，地面集流时间采用10min，则暴雨强度为320.64L/S.ha。
设计范围：室内给水、消防、污水系统、建筑给、排水及消防设施（不含污水处理化池）
，共35张图。

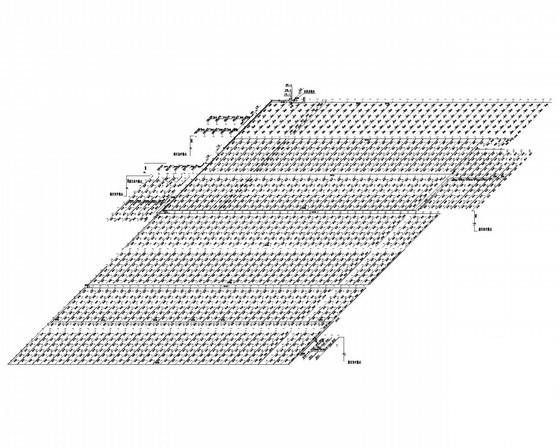

工厂一期喷淋管道系统图

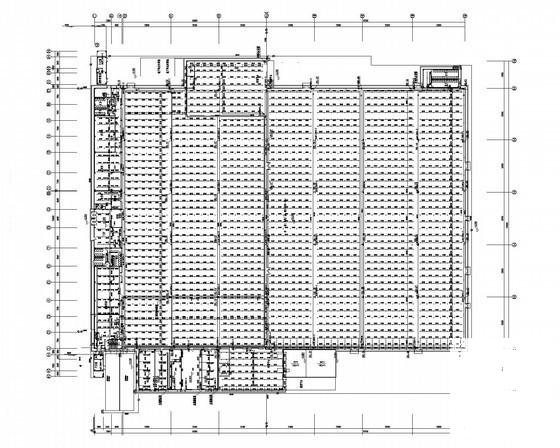

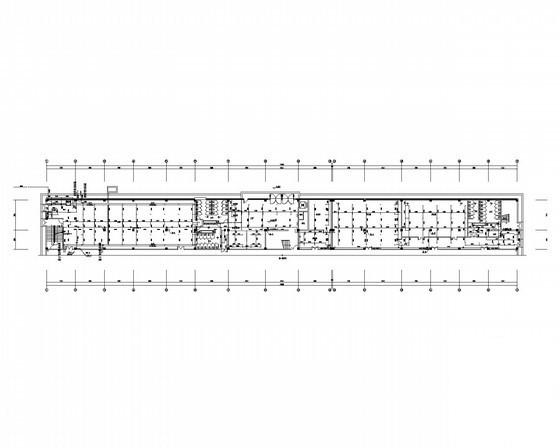

辅助车间一层消防管道平面图

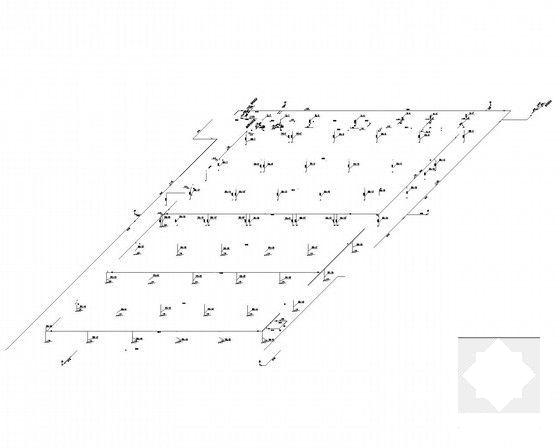

工厂一期消防管道系统图

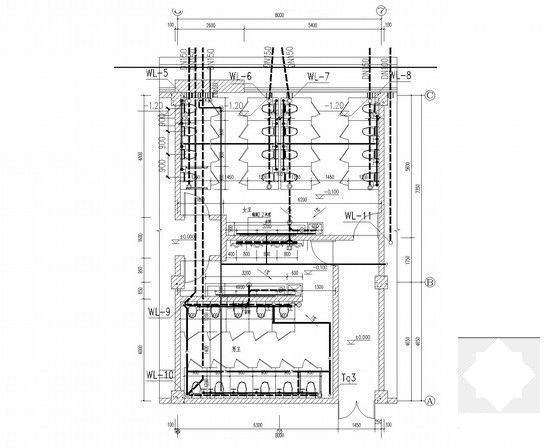

卫生间管道大样图

厕所一层给、排水管道平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
