6层医院病房楼电气施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 负荷等级:一级
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

  • 一、 电气设计 说明
  • 二、配电系统图
  • 三、 照明平面图
  • 四、插座平面图
  • 五、 防雷接地 平面图

附件详情

本稿件是六层医院病房楼电气施工图,电气设计包括大楼照明、应急疏散照明、电力和低压配电房设计、防雷设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

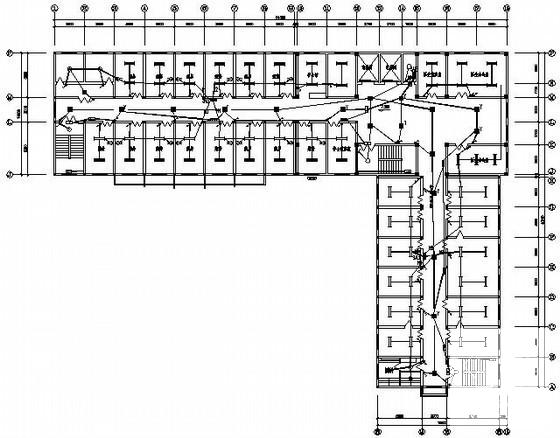

  • 医院电气施工图纸 - 1
    医院电气施工图纸 - 1

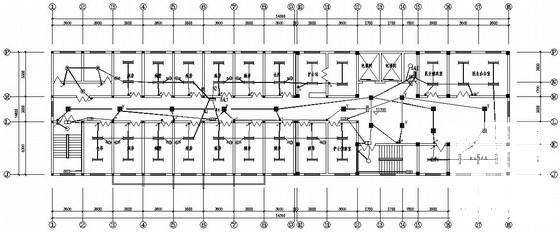

  • 医院电气施工图纸 - 2
    医院电气施工图纸 - 2

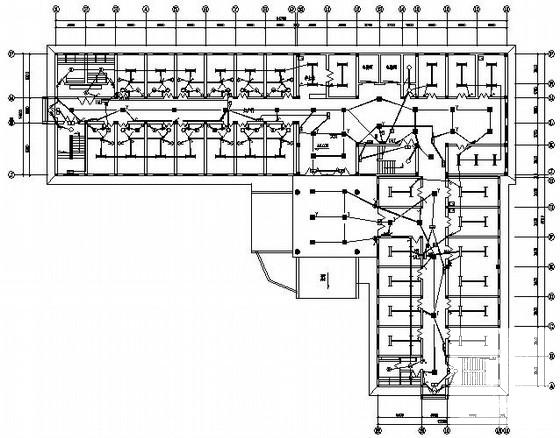

  • 医院电气施工图纸 - 3
    医院电气施工图纸 - 3

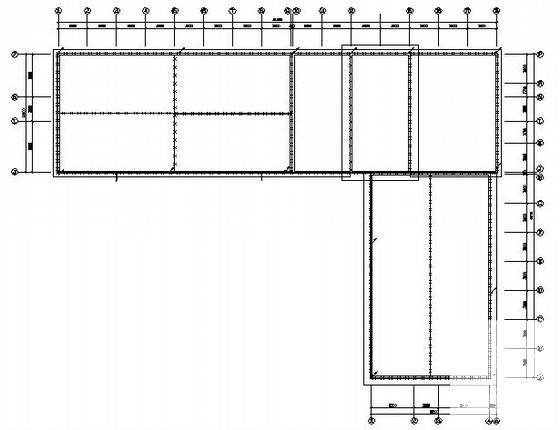

  • 医院电气施工图纸 - 4
    医院电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
