6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8601.2平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计内容:采暖
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:新疆

附件详情

  • 设计施工说明

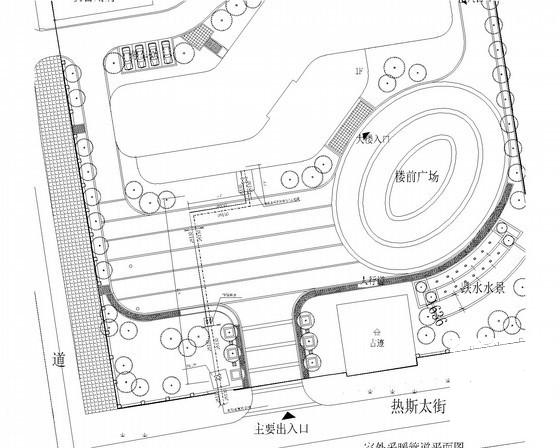

  • 室外采暖管道平面图
  • 室外给水管道平面图
  • 室外排水管道平面图
  • 采暖管道平面图
  • 给排水管道平面图
  • 采暖系统图
  • 给水系统图
  • 排水系统图
  • 地下水泵布置平面图
  • 固定支架平面图
  • 消防泵安装原理图
  • ...

附件详情

一、项目概要:
该项目地上六层,建筑设计面积:8601.2m2,建筑高度23.95m,一层为服务大厅,二、三层为办公用房,四~六层为技术用房...
二、采暖系统:
采暖室外计算温度:tw=-12.5℃;采暖面积:8601.2m2,;计算热负荷为387KW;系统计算阻力力6.5KPa;热指标为18.7W/M2,热媒采用75~50℃热水...
三、给排水系统:
1. 水源:从市政给水管引入二条DN150给水管,供该基地生活、消防及绿化等用水。
2.生活污废排水方式:排水设备→室内排水管网→室外检查井→化粪池→市政排水管网。
3.室外消防用水由两路市政给水管引入二条DN150给水管市政管道供给...

图纸共28张。

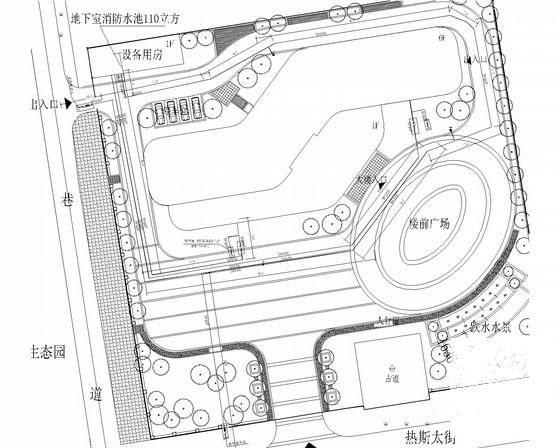

室外给水管道平面图

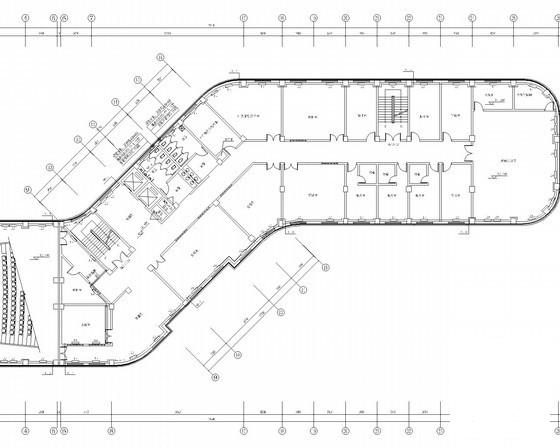

采暖平面图

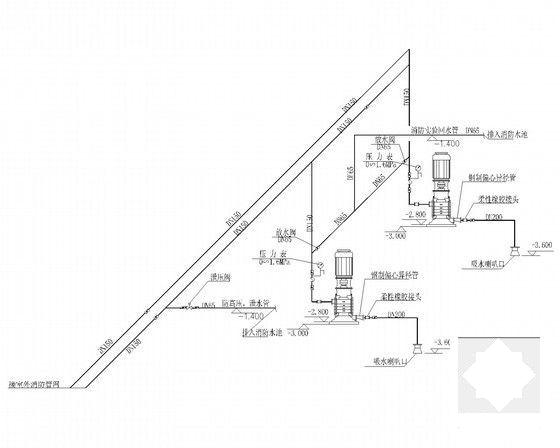

消防泵安装原理图

消防平面图

给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 1
    第 1 张图
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 2
    第 2 张图
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 3
    第 3 张图
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 4
    第 4 张图
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 5
    第 5 张图
  • 6层综合办公楼采暖系统设计CAD施工图纸(给排水设计室外管网系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
