高层综合五星级酒店及公寓给排水图纸（水喷雾防火卷帘泳池）

资料简介
赚取积分

建筑类别：住宅,宾馆,酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：62558.94平方米
建筑地上层数：30层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统,直饮水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池,水塔
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：游泳池,直饮水,虹吸雨水
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：广东

附件详情

酒店卫生间放大图
给排水支管系统图
公寓厨房卫生间放大图
公寓厨房卫生间给排水系统图
地下室给水系统图
地下二层卫生间放大图
地下二层淋浴间放大图及系统图
酒店六~十层给排水平面图
地下三层自动喷淋消防系统图
公寓自动喷淋系统图
管道井大样图
酒店生活泵,室外消火栓泵及生活水泵系统图
地下室消火栓系统图
地下室自动喷淋干管系统图
防火卷帘自动喷水系统图
减压阀组安装图
酒店二十~二十三层给排水平面图
地上自动喷水干管系统图
公寓空调冷凝排水系统图
酒店卫生间热水干管系统图
酒店卫生间冷水干管系统图
地下二层自动喷淋消防系统图
地下一层自动喷淋消防系统图
发电机房水喷雾系统图
一.二层喷淋管道系统图
酒店十一.二层给排水平面图
三.四层喷淋管道系统图
五~二十三层喷淋管道系统图
二十四层~二十七层喷淋管道系统图
公寓七~十三层给排水平面图
消火栓给水系统图
酒店十三~十七层给排水平面图
酒店十八.九层给排水平面图
公寓二十四至二十七层给排水平面图
公寓二十八层给排水平面图
公寓二十九至三十层给排水平面图
公寓屋顶给排水平面图
酒店二十四.五层给排水平面图
酒店二十六.七层给排水平面图
裙房公厕放大图
屋顶给排水平面图
制冷机房平面放大及系统图
地下室水泵房大样图
水泵房剖面图
化粪池大样图
泳池及其机房平面图.系统图
电梯机房给排水平面图
水箱间平面放大及系统图
屋顶锅炉房放大图.系统图
水喷雾系统图
屋顶冷却塔给排水系统图
酒店二十四.五层给排水平面图
酒店二十六.七层给排水平面图
公寓十四层给排水平面图
公寓六层给排水平面图
公寓十五层给排水平面图
公寓二十三层给排水平面图
公寓十六至二十二层给排水平面图

附件详情

该项目位于深圳，项目概要：单栋建筑设计面积：62558.94m2；建筑高度：99.60米；建筑层数:27/-2F层；建筑耐火等级：一级，其中地下建筑面积9763.04m。本建筑为二十九层综合楼,为一类高层建筑。地下共三层，为设备用房和汽车库，1F-4F为餐饮娱乐，5F-15F为写字办公,16F-29F为宾馆客房。本建筑生活给水系统分为四个分区, -3F-4F为一区,利用市政水压，由市政管道直接供给；14F-21F为三区,22F-29F为四区,二,三,四区均由低位生活水池——生活供水泵——高位生活水箱(SX2)经减压阀供给. 设计范围包括，给水，热水，直饮水，排水，消防等。
，共45张图。

公寓二十九至三十层给排水平面图

酒店二十~二十二层给排水平面图

游泳池平面图

地下二层淋浴间放大图

地下室水泵房大样图

裙房四层女厕.女淋浴放大图

地下室自动喷淋干管系统图及防火卷帘系统图

屋顶冷却塔给排水系统图

屋顶给排水平面图

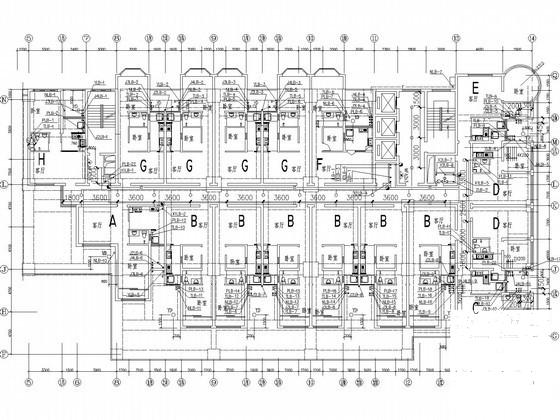

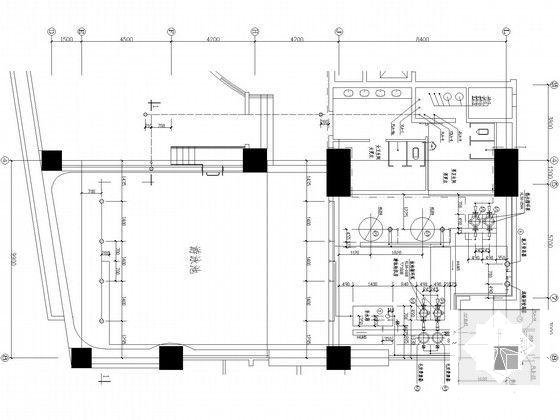

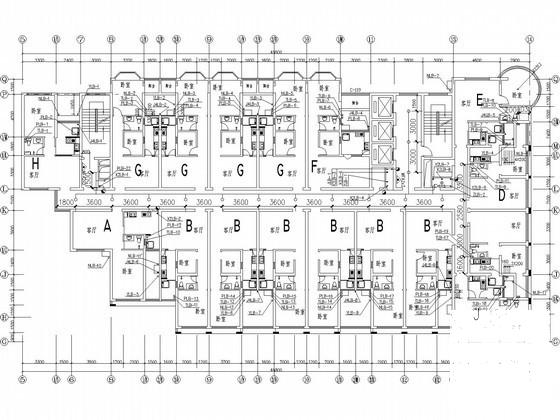

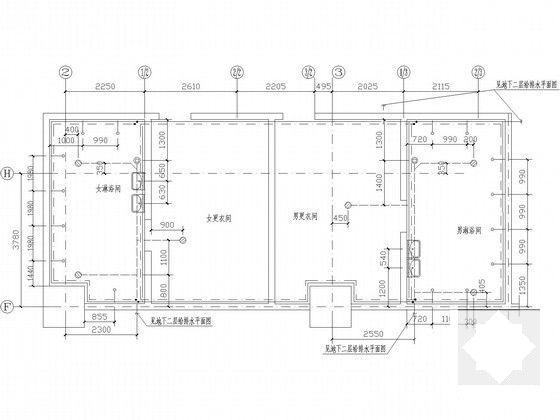

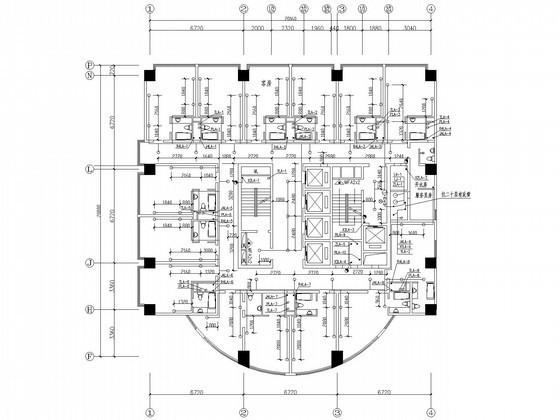

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
