二类公建及一类住宅给排水消防CAD施工图纸（新规范）(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：29层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：36张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱,泵房,卫生间
- 项目所在地：贵州
附件详情
- 给排水设计总说明

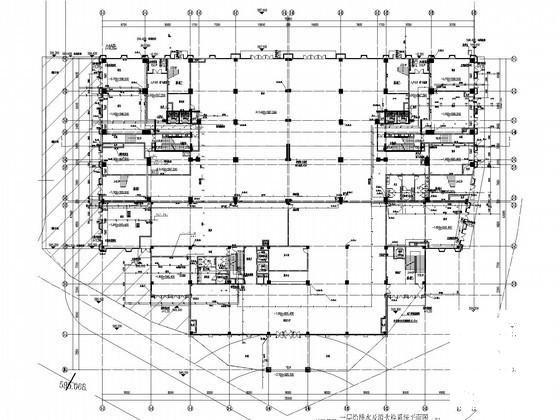

- 给排水及消火栓系统平面图
- 卫生间大样图

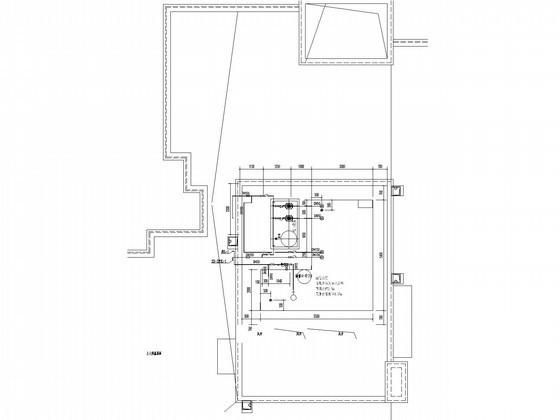

- 水池及水泵房大样图
- 水箱大样图

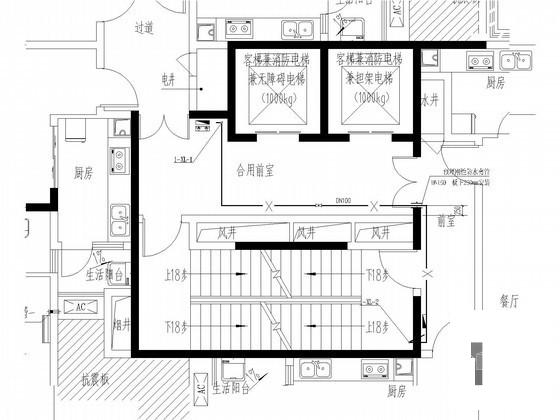

- 自动喷水灭火系统平面图
附件详情
本项目含二类公建裙楼及两栋一类住宅，设计内容包括工程范围内的室内生活给水系统、热水系统、污废水系统、雨水系统、消火栓系统、自动喷水灭火系统、气体灭火系统。
，共36张。
水箱大样图
消防环网安装示意图

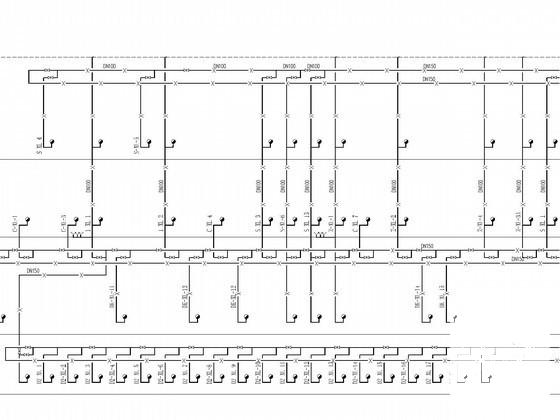

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：7.95 MB
- 收藏次数：0
-
文件名称：
附件-995859960078599668759.rar
