6层学院宿舍楼电气CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：12260平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第二类
- 接地方式：TN-C-S
- 强电设计： 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
- 弱电设计：通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
- 一、设计说明
- 二、低压配电系统图
- 三、弱电系统图
- 四、照明，动力平面图
- 五、 弱电平面图
- 六、 防雷接地 平面图
附件详情
本稿件是江西某学院宿舍楼全套电气图纸，设计包含设计说明、低压配电系统图、弱电系统图、照明，动力平面图、弱电平面图、防雷接地平面图。
该项目地上六层，一层为自行车库及门厅，二~六层均为宿舍，建筑高度为22.8M，总建筑面积12260平方米，属多层建筑。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

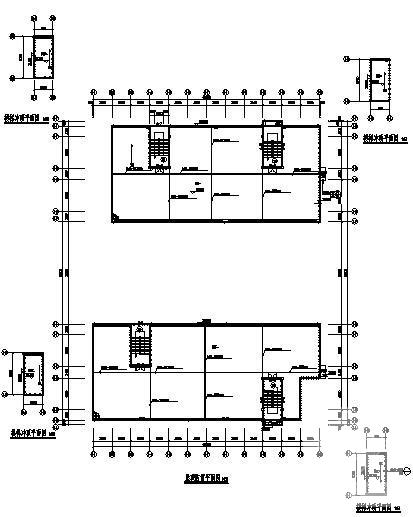

第 1 张图 -

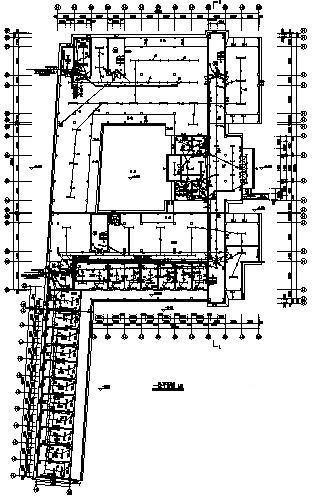

第 2 张图 -

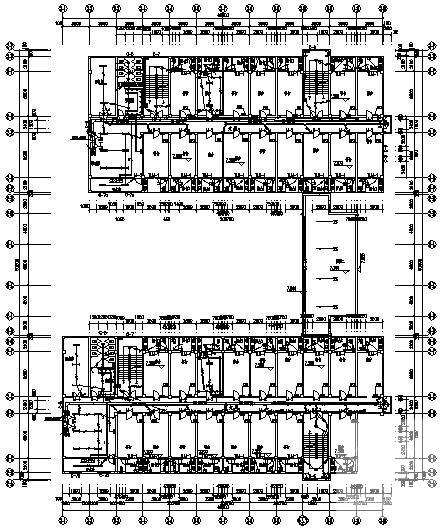

第 3 张图 -

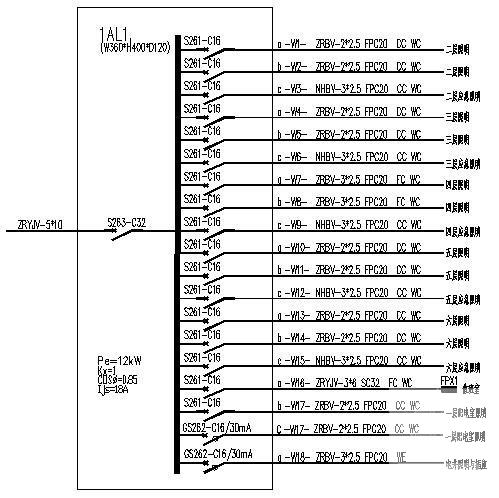

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.29 MB
- 收藏次数：0
-
文件名称：
附件-995856757958970779777.rar
