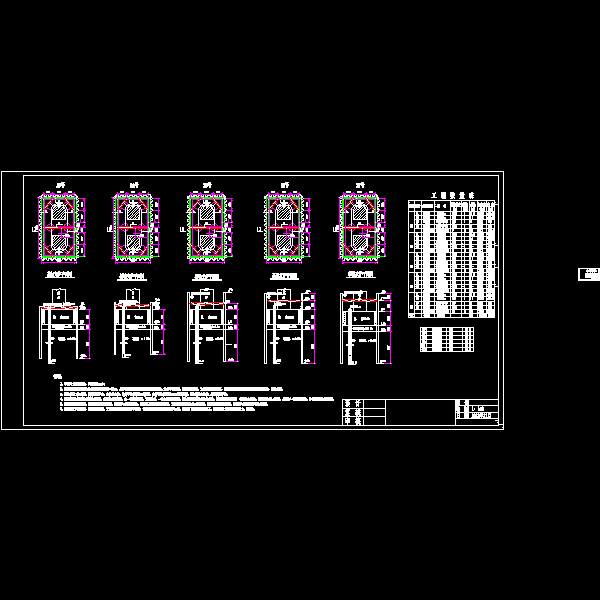

水中墩钢板桩施工CAD节点图纸（2013年）

【内容节选】 　　3、钻孔桩施工完成后，拆除钻孔平台，安装导向架，外侧导向架采用20b槽钢，内侧导向架利用HW300型钢围檩，导向架定位准确、焊接固定牢靠。 　　4、钢板桩插打采用震动锤振动沉桩，插打从角桩开始，向一侧逐根打设，连续作业，一次打至设计标高，插打时应在锁口处涂抹黄油，易便锁口润滑易插；钢板桩合拢时，最后拐角处4-6根桩，先插打一段临时固定，待钢板桩锁口合拢后， 　　5、钢板桩插打结束后，焊接固定HW型钢围檩，围檩应与钢板桩密贴，空隙处采用楔形钢板填塞。对口撑采用φ299*8mm螺旋管，分别设置斜撑和横撑，对口撑与围檩焊接牢靠成整体。
