财富广场幕墙工程CAD施工图纸(不锈钢玻璃栏杆)

  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:安徽
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 地上层数:5层
  • 设计效果图:无

附件详情

该项目为合肥某财富广场幕墙.
该项目共计五层为明隐框幕墙,一层为全玻璃幕墙,采用12钢化玻璃面和15mm玻璃肋。局部采用吊挂式全玻璃幕墙,采用15mm钢化玻璃面和19mm玻璃肋。二层~五层为组合幕墙,其中西立面6轴~8轴为广告位和3mm不规则、规则孔洞穿孔铝单板幕墙,穿孔铝单板必须背衬9厚埃特板作基层,以便防水处理。1轴~6轴为广告位和150系列竖明横隐玻璃幕墙组合。幕墙玻璃采用6+9A+6中空钢化镀膜玻璃。屋面及露台设计有不锈钢玻璃栏杆,顶部有浅黄色花岗岩石材包造型。层间采用铝塑板干挂。另外在北立面D轴~2/C轴位置设计有白色背胶玻璃隐框玻璃幕墙,内置LED灯,可以起到很好的装饰效果。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

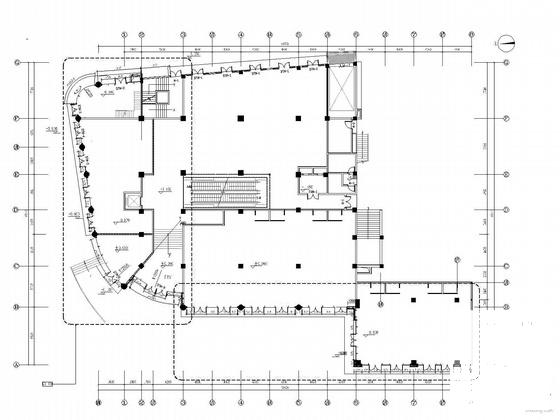

  • 财富广场幕墙工程CAD施工图纸(不锈钢玻璃栏杆) - 1
    第 1 张图

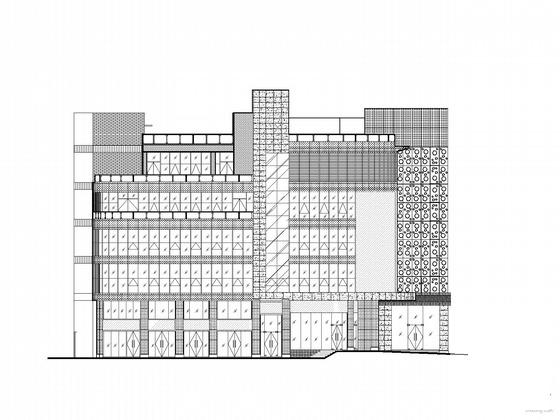

  • 财富广场幕墙工程CAD施工图纸(不锈钢玻璃栏杆) - 2
    第 2 张图
  • 财富广场幕墙工程CAD施工图纸(不锈钢玻璃栏杆) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
