6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:湖南
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:1557.72平方米
  • 占地面积:259.63平方米
  • 建筑高度:20.90m
  • 地上层数:6层
  • 设计效果图:无

附件详情

工程建筑主要功能为小区辅助用房
结构类型:框架结构
抗震设防烈度:6度
防火分类:一类高层
耐火等级:二级
总建筑设计面积:1557.72平方米
建筑占地面积:259.63平方米
建筑高度:22.90米
建筑层数:6F
建筑层高:3.6米



平面

总图

剖面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

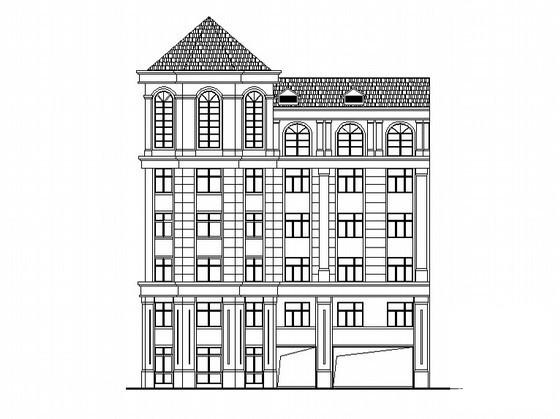

  • 6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼) - 1
    第 1 张图

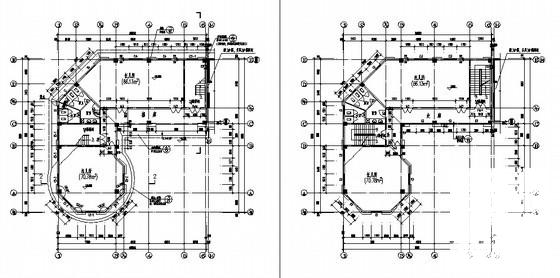

  • 6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼) - 2
    第 2 张图

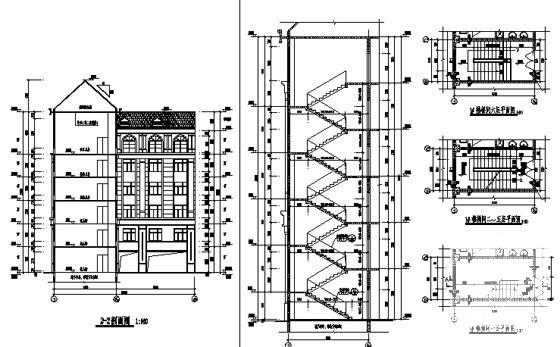

  • 6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼) - 3
    第 3 张图

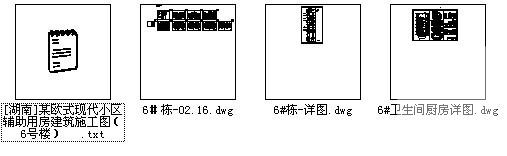

  • 6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼) - 4
    第 4 张图
  • 6层欧式现代小区辅助用房建筑施工CAD图纸(6号楼) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
