一套42028.61平米22层综合楼建筑施工图纸

  • 商业聚合形态:“点”式
  • 建筑类别:商业综合体
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:42028.61平方米
  • 占地面积:1568.70平方米
  • 建筑高度:77.60m
  • 地上层数:22层
  • 地下层数:2层
  • 地下室建筑设计面积:9258.24平方米
  • 地下室功能:人防,车库,设备用房
  • 设计效果图:有

附件详情

二十二层高层综合楼,地下两层,含地下车库,设备用房,人防工程;地上二十二层,含两层商业,其余为商务写字楼。带效果图。
(1). 建设性质:该项目地上一二层为商业,三层及以上为公寓式办公;地下室为小汽车停车库及设备用房。
(2). 工程项目等级: 一级
(3). 总建筑面积:42028.61m其中地下建筑设计面积:9258.24m
地上建筑面积:32770.37m 建筑基底面积:1568.70m
(4). 建筑层数及高度: 地上二十二层(局部十八层),地下二层,
建筑高度(室外地坪至主体建筑檐口)77.60M.
(5). 建筑耐火等级: 一级
(6). 建筑建筑设计结构形式: 框架剪力墙结构
(7). 建筑抗震类别:丙类. 设防烈度:按7度设防
(8). 屋面防水等级: 级(15年)。
(9). 建筑耐久年限: 50年
图纸内容包括平面图、总图、墙身 节点详图 、目录工程做法、楼电梯卫生间详图、立面图、平面图、剖面图等等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

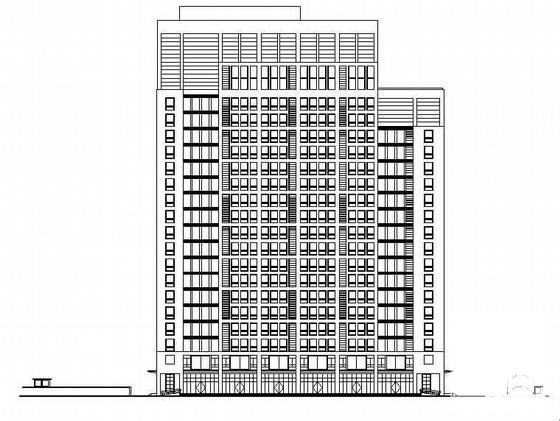

  • 一套42028.61平米22层综合楼建筑施工图纸 - 1
    第 1 张图
  • 一套42028.61平米22层综合楼建筑施工图纸 - 2
    第 2 张图

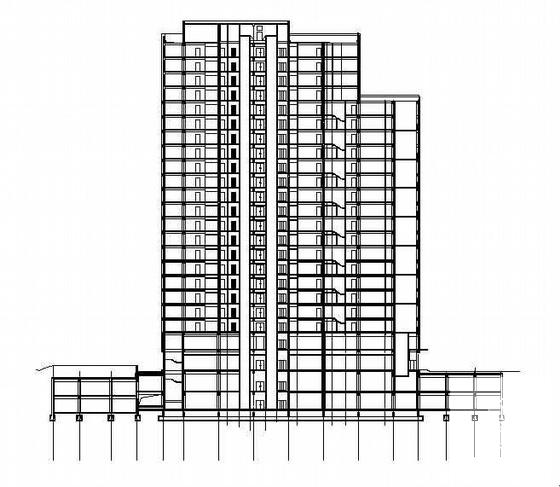

  • 一套42028.61平米22层综合楼建筑施工图纸 - 3
    第 3 张图

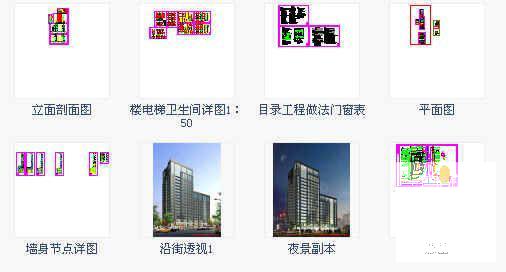

  • 一套42028.61平米22层综合楼建筑施工图纸 - 4
