2层农贸市场建筑施工CAD图纸(卫生间详图)

  • 建筑类别:农贸市场
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:21张
  • 建筑设计面积:5190平方米
  • 占地面积:1226平方米
  • 地上层数:2层
  • 地下层数:1层
  • 地下室建筑设计面积:900平方米
  • 设计效果图:无

附件详情

本项工程的建筑概况: 该项目位于临城新区,由舟山市xxx实业有限公司开发建设,总建筑面积5190M2 (其中地下室900M2 ),建筑占地面积 1226M2 ,建筑层数六层,(未包括地下一层)局部二层。建筑抗震按7度设防,结构选型为框架结构。本建筑耐火等级二级,正常合理使用年限50年,其中屋面防水等级三级耐用年限为10年。(三)本项工程底层地面±0.00相当于总图中绝对标高3.50

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共21张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2层农贸市场建筑施工CAD图纸(卫生间详图) - 1
    第 1 张图

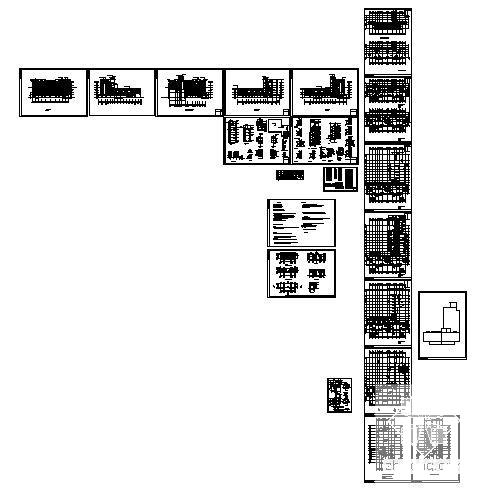

  • 2层农贸市场建筑施工CAD图纸(卫生间详图) - 2
    第 2 张图

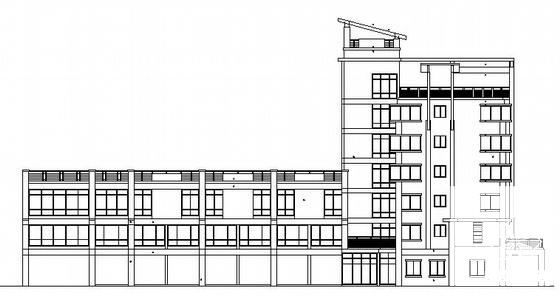

  • 2层农贸市场建筑施工CAD图纸(卫生间详图) - 3
    第 3 张图

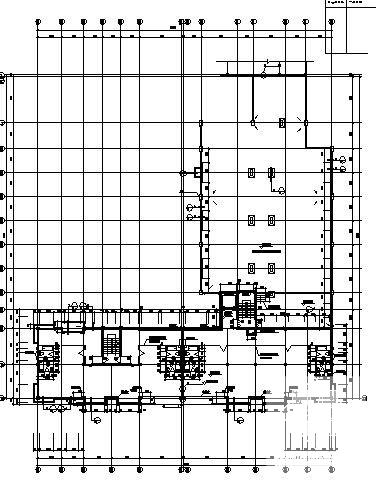

  • 2层农贸市场建筑施工CAD图纸(卫生间详图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
