29层框剪结构住宅楼结构CAD施工图纸(桩基础)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:29层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目地下一层地上二十九层,总高87米。抗震烈度6度,剪力墙结构,抗震等级三级。基础采用钻孔压灌超流态混凝土桩。

机房层墙柱定位

二十九层顶板配筋图

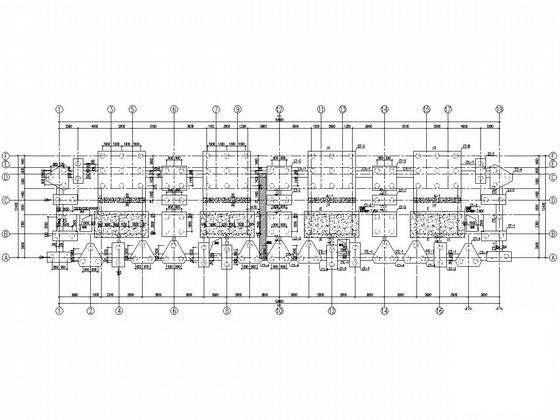

桩及承台 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

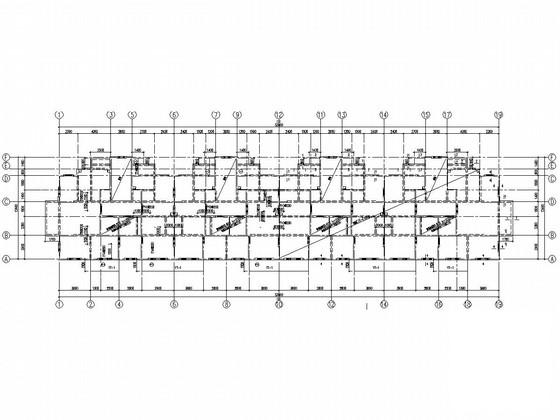

  • 29层框剪结构住宅楼结构CAD施工图纸(桩基础) - 1
    第 1 张图
  • 29层框剪结构住宅楼结构CAD施工图纸(桩基础) - 2
    第 2 张图
  • 29层框剪结构住宅楼结构CAD施工图纸(桩基础) - 3
    第 3 张图
  • 29层框剪结构住宅楼结构CAD施工图纸(桩基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
