砌体结构办公楼结构CAD施工图纸(建施)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

建筑设计结构形式为:底框结构
抗震设防烈度:6
层数为: 6层
高度为: 23.6米
屋顶形式:平屋顶
这份参考资料包括建筑及结构施工图


单桩基础详图

板结构平面图

梁柱平法配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

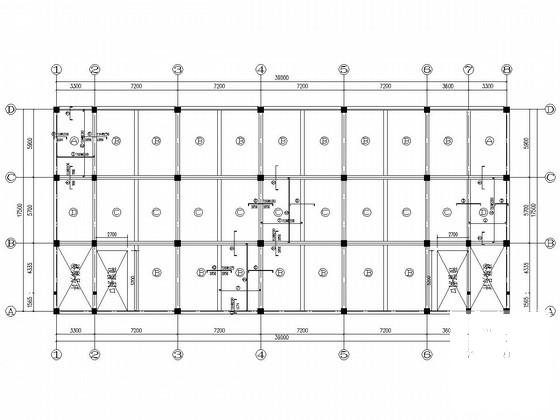

  • 砌体结构办公楼结构CAD施工图纸(建施) - 1
    第 1 张图

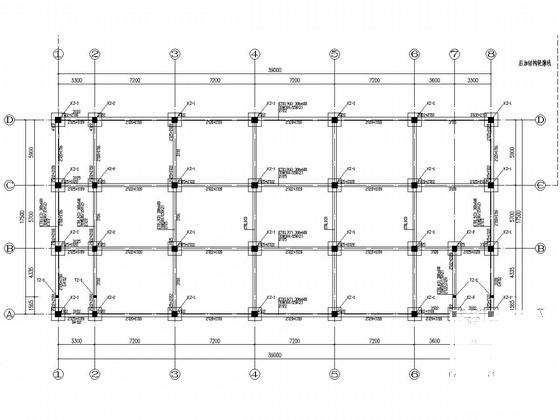

  • 砌体结构办公楼结构CAD施工图纸(建施) - 2
    第 2 张图

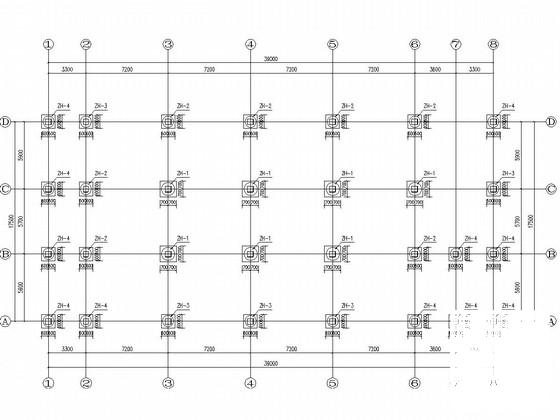

  • 砌体结构办公楼结构CAD施工图纸(建施) - 3
    第 3 张图
  • 砌体结构办公楼结构CAD施工图纸(建施) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
