5层框架结构酒店客房结构CAD施工图纸(桩基础坡屋面3#楼)

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该资料包含:结构总说明 ,桩墩平面定位图,人工挖孔桩墩详图及设计技术说明,基础平面布置图及详图,柱 平面布置图 ,柱表,模板钢筋图,梁平法施工图,楼梯一详图,3、4#楼连廊 结构施工图等
共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层框架结构酒店客房结构CAD施工图纸(桩基础坡屋面3#楼) - 1
    第 1 张图

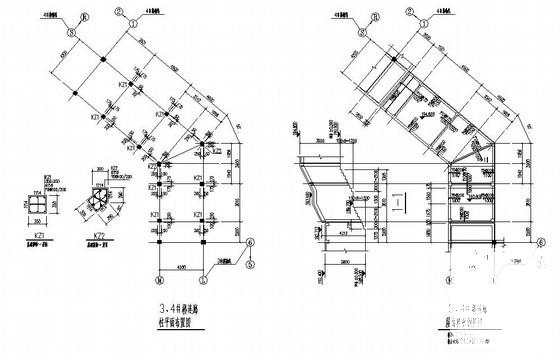

  • 5层框架结构酒店客房结构CAD施工图纸(桩基础坡屋面3#楼) - 2
    第 2 张图

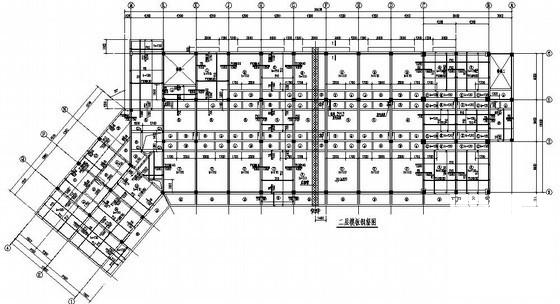

  • 5层框架结构酒店客房结构CAD施工图纸(桩基础坡屋面3#楼) - 3
    第 3 张图
  • 5层框架结构酒店客房结构CAD施工图纸(桩基础坡屋面3#楼) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
