12层酒店式公寓用房建筑施工CAD图纸(卫生间详图)

  • 酒店类型:商务酒店
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:湖南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:12张
  • 建筑设计面积:6209.6平方米
  • 占地面积:873.4平方米
  • 建筑高度:46m
  • 建筑地上层数:12层
  • 设计效果图:无

附件详情

该资料为某十二层酒店式公寓用房 建筑施工
工程建筑面积约为:6209.6平方米、(不包括地下室面积),建筑占地面873.4m2,其中酒店3350.32,商业2859.3m2。建筑层数12层,其中一至三层为商业,四至十二层为酒店。屋面高度46.000m。建筑建筑设计结构形式为:框架结构、层数为: 12层、高度为: 53.5米、屋顶形式:平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共12张图纸
设计功能包括:

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

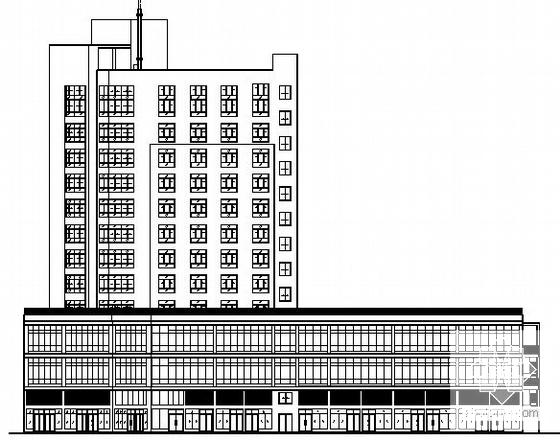

  • 12层酒店式公寓用房建筑施工CAD图纸(卫生间详图) - 1
    第 1 张图

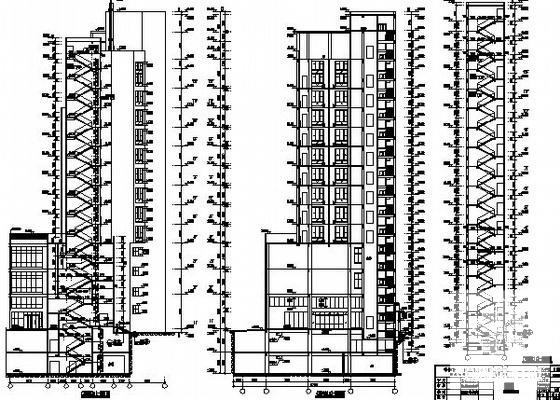

  • 12层酒店式公寓用房建筑施工CAD图纸(卫生间详图) - 2
    第 2 张图

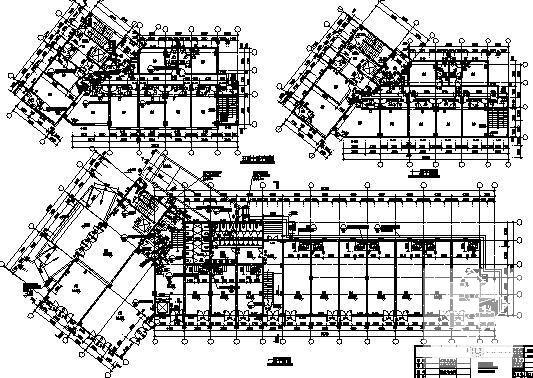

  • 12层酒店式公寓用房建筑施工CAD图纸(卫生间详图) - 3
    第 3 张图

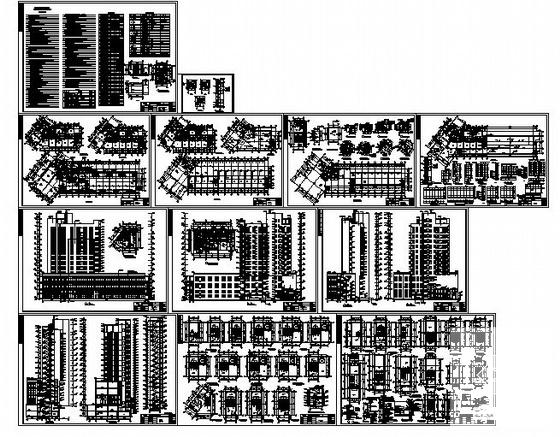

  • 12层酒店式公寓用房建筑施工CAD图纸(卫生间详图) - 4
