10层框剪主楼、框架附楼结构CAD施工图纸（筏形基础）

附件详情

该项目主楼为十层现浇钢筋混砼框架剪力墙结构，附楼为四层现浇混凝土框架结构。稿件只要包括专家评审修改后的归档完整版图纸，及广州市 建设工程 施工图设计文件审查意见单，及设计更改通知单.

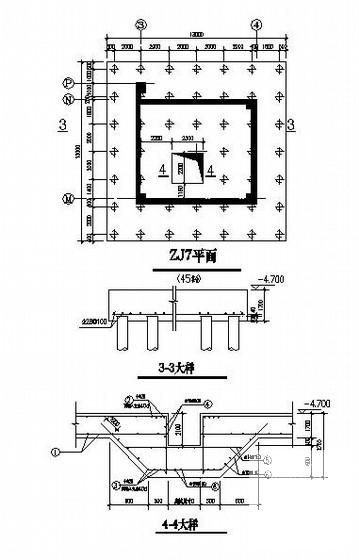

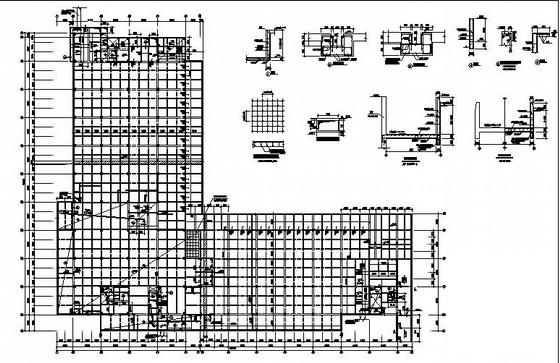

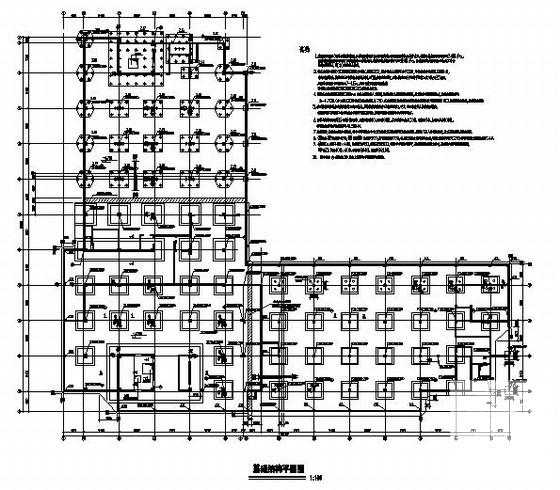

图纸主要包括：结构总说明、基础结构平面、基础底板配筋结构平面、钢筋混凝土结构平面整体表示法梁构造通用图说明、楼梯表、柱表、剪力墙大样图(6)、桩承台大样图、地下室非人防墙大样、地下室非人防墙配筋表、首层结构平面图、首层梁配筋平面图

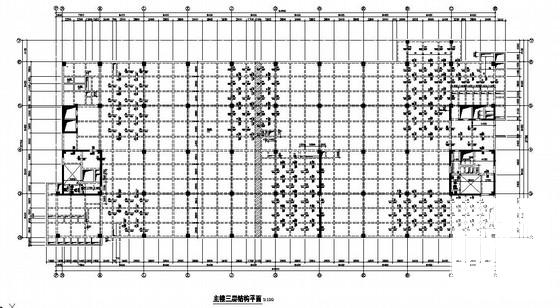

主楼各层层结构平面图、主楼各层梁配筋平面图、主楼天面结构平面图、主楼天面梁配筋平面图、主楼梯间天面和塔楼结构平面图,天面水池大样、主楼梯间天面和塔楼梁配筋平面图、附楼各层结构平面图、附楼各层梁配筋平面图、结构修改图(1)、基础结构平面修改图、基础底板配筋结构平面修改图、桩承台大样修改图(1)、桩承台大样修改图(2)、地下室非人防墙配筋表(修改)、主楼首层楼面以下柱表修改图、附楼首层楼面以下柱表修改图
剪力墙0.000以下大样修改、结构修改图(2)、主楼梯间天面和塔楼结构平面图,天面水池大样(修改图)、主楼梯间天面和塔楼梁配筋平面图(修改图)
含地下人防设计说明、墙体布置平面图、门框墙结构等共73张图纸
