6层框架结构宿舍楼结构CAD施工图纸(6度抗震)

  • 建筑类别:宾馆
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:8.4m
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为6层框架结构宿舍楼。框架结构,柱下承台桩基础,6度抗震设防,基本地震加速度0.05g。包括:结构设计总说明,基础 平面布置图 ,承台详图,桩基详图, 节点详图 楼梯详图 ,柱平面地位图,各层梁板配筋图等工及14张图纸

柱平面布置图

基础平面布置图

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

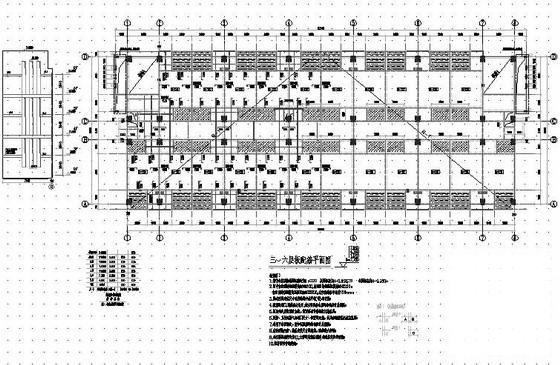

  • 6层框架结构宿舍楼结构CAD施工图纸(6度抗震) - 1
    第 1 张图
  • 6层框架结构宿舍楼结构CAD施工图纸(6度抗震) - 2
    第 2 张图
  • 6层框架结构宿舍楼结构CAD施工图纸(6度抗震) - 3
    第 3 张图
  • 6层框架结构宿舍楼结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
