悬挑空间桁架体育场钢结构CAD施工图纸（7度抗震）(平面布置图)

附件详情

这份参考资料为屋盖钢结构主体的结构施工图，体育场挑棚采用悬挑空间桁架结构，温度作用:屋面考虑升温30度，降温40度。
该资料包含：

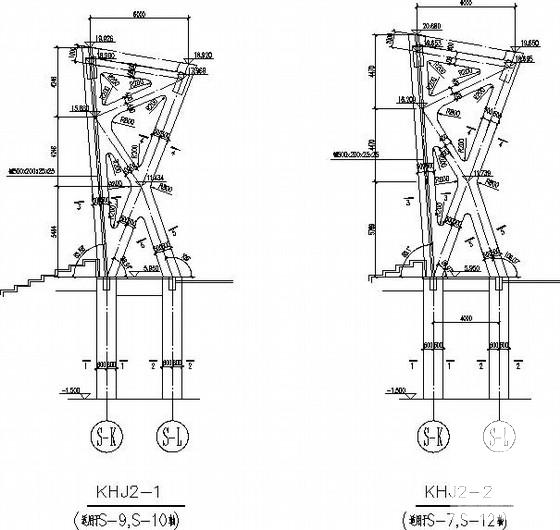

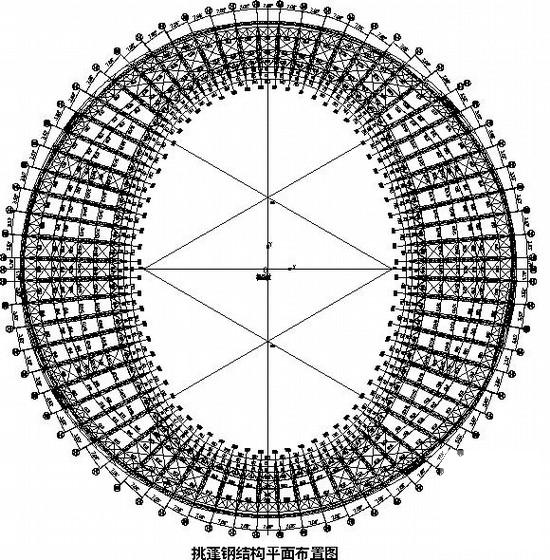

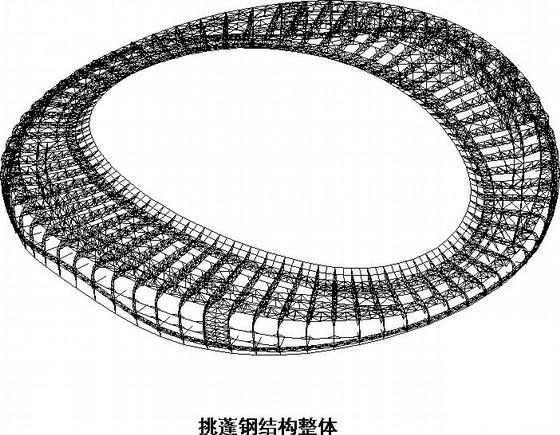

钢结构屋盖设计总说明、屋面环向联系杆件示意图、体育场挑蓬钢结构体系构成图、尾部环向联系杆件示意图、挑蓬钢结构预埋件及支座平面布置图、尾部局部加强区示意图、挑蓬钢结构 平面布置图 、 节点详图 、挑蓬钢结构尾部示意图、杆件轴线尺寸定位图共67张图纸。
