门式刚架结构汽车城仓储厂房结构CAD施工图纸（5栋含建筑图纸）

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：单层建筑
厂房建筑高度类型：单层厂房
建筑地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢结构
钢结构：门式刚架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
风压：0.30kN/平方米
雪压：0.45kN/平方米
参考图纸：70张
设计年代：近代

附件详情

该项目是江西某汽车城仓储项目，共计5栋建筑，1、2、3#仓储，单栋建筑设计面积：1660.5平方米，建筑高度:8.180M，地上一层；4#仓储，单栋建筑设计面积：1660.55平方米，5#仓储：单栋建筑设计面积：776.63平方米，门式刚架结构。
结构专业该资料包含：1、2、3、4、5#栋结构设计说明，基础布置图，基础详图，钢柱布置图，柱脚锚栓布置图，屋面檩条布置图，柱间支撑布置图，墙梁布置图，刚架节点详图，钢架图。

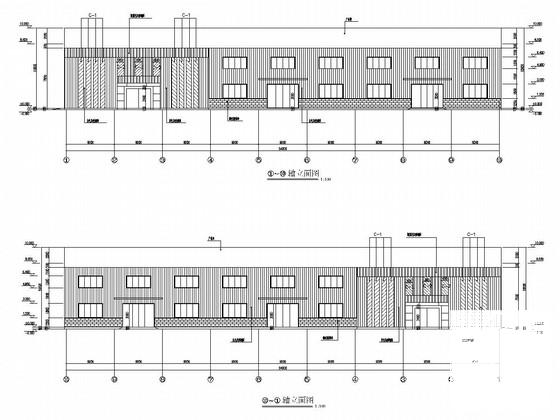

建筑专业该资料包含：1、2、3、4、5#栋建筑设计说明，平面图，立面图，剖面图，门窗表，门窗详图等。
图纸共计70张，分享投稿时间：近几年4月。

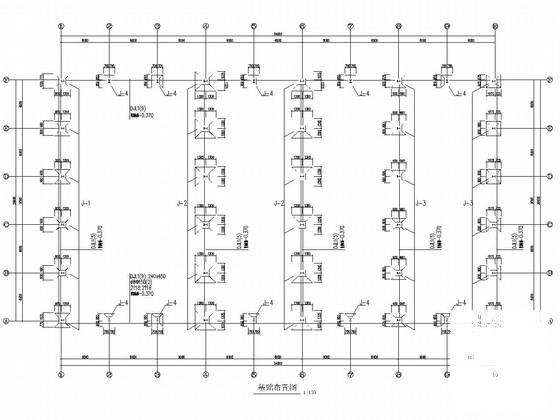

1、2、3#仓储基础布置图

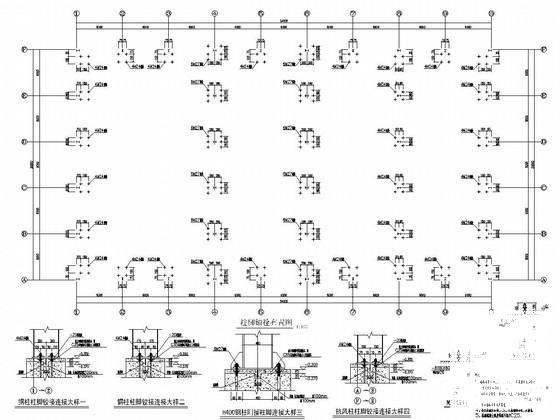

1、2、3#柱脚锚栓布置图

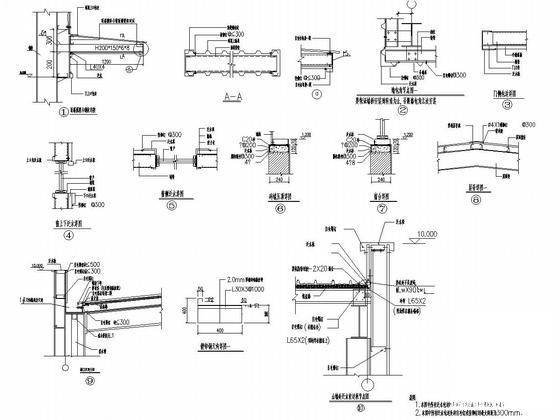

5#围护节点大样图

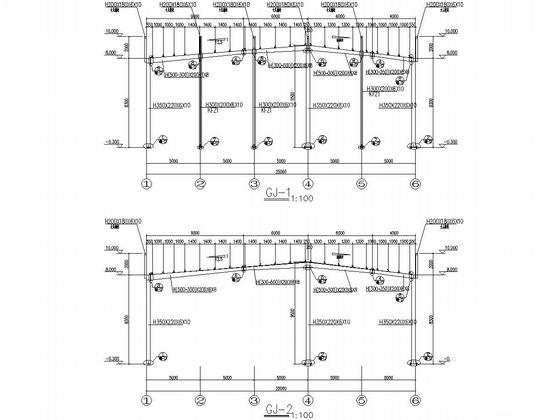

5#仓储钢架图

4#屋顶平面图

4#屋面结构平面布置图

门窗表

4#仓储屋面檩条布置图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
