钢框架结构酒店改造结构CAD施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

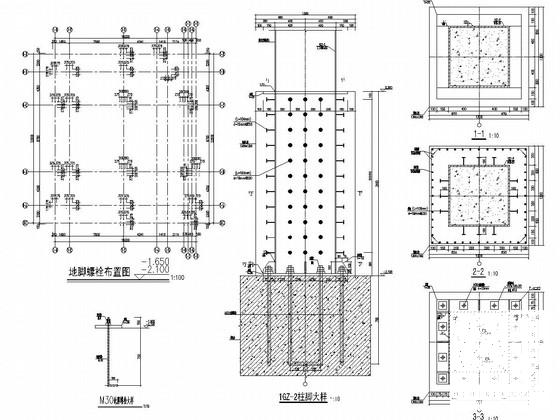

该项目是南京酒店改造项目,钢框架结构,抗震设防烈度为7度,钢结构设计施工总说明,焊缝标准节点大样图,地脚螺栓布置图,柱脚大样布置图,钢柱 平面布置图 ,二~六层楼面钢梁、板结构布置图,钢梁连接形式,节点详图,屋顶小框架结构图等共计21张图。
分享投稿时间:近几年12月。

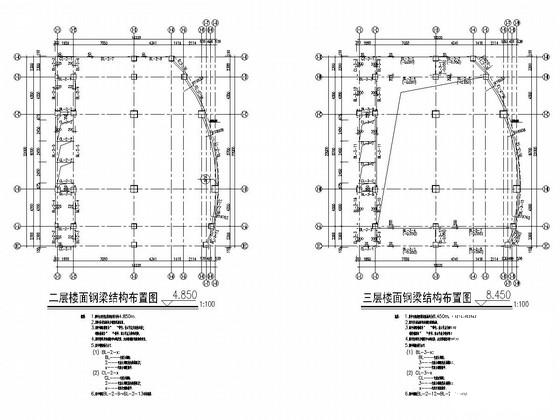

钢梁平面布置图

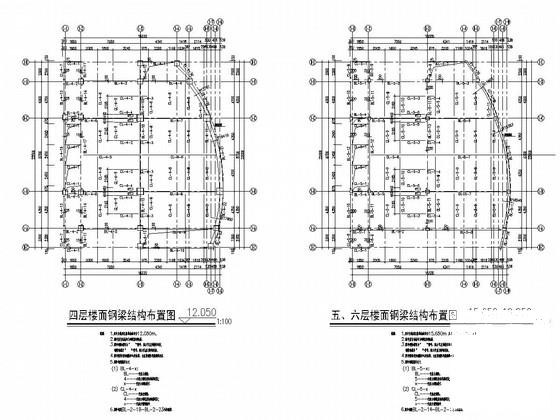

钢梁平面布置图

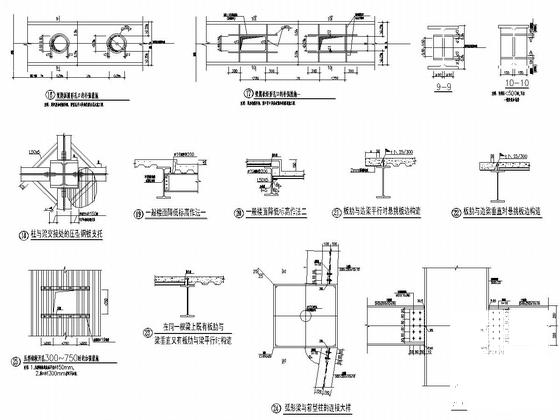

节点详图

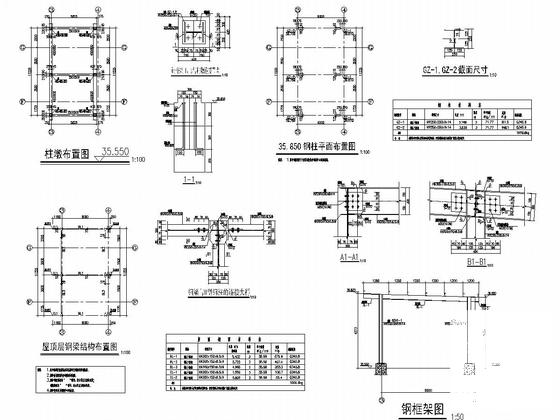

屋顶小框架

楼板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢框架结构酒店改造结构CAD施工图纸 - 1
    第 1 张图
  • 钢框架结构酒店改造结构CAD施工图纸 - 2
    第 2 张图
  • 钢框架结构酒店改造结构CAD施工图纸 - 3
    第 3 张图
  • 钢框架结构酒店改造结构CAD施工图纸 - 4
    第 4 张图
  • 钢框架结构酒店改造结构CAD施工图纸 - 5
    第 5 张图
  • 钢框架结构酒店改造结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
