单层管桁架结构厂房结构CAD施工图纸（桩基础）(建筑设计说明)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：5年,25年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：桩基础
- 结构最大跨度：7.5m
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
本图纸为某单层的管桁架结构厂房，该项目基底面积为1325.5平方米，建筑面积为1325.5平方米。基础采用预埋钢柱，6度设防。
该资料包含：钢结构设计总说明、钢柱预埋、基础布置图、基础大样图、钢架及上弦支撑、柱间支撑、
屋面檩条布置图、墙面檩条布置图、钢架图、建筑设计说明、平面图、立面图、剖面图等共19张图纸。
出图日期：近代.09

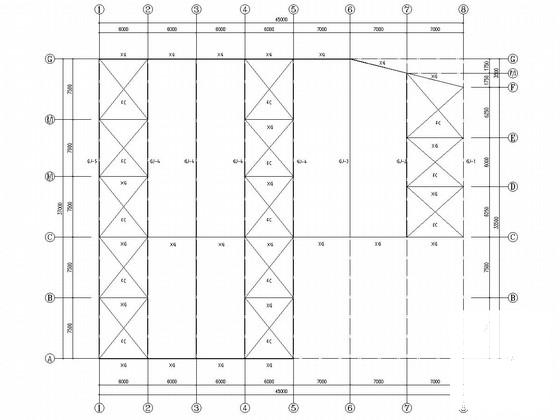

钢架及上弦支撑

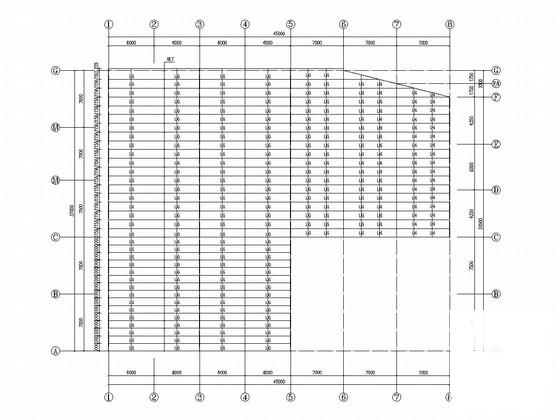

屋面檩条布置图

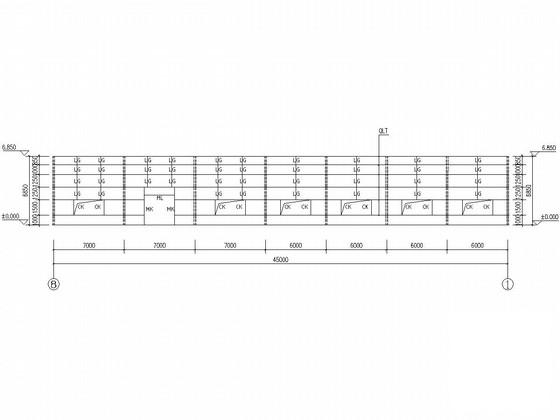

墙面檩条布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

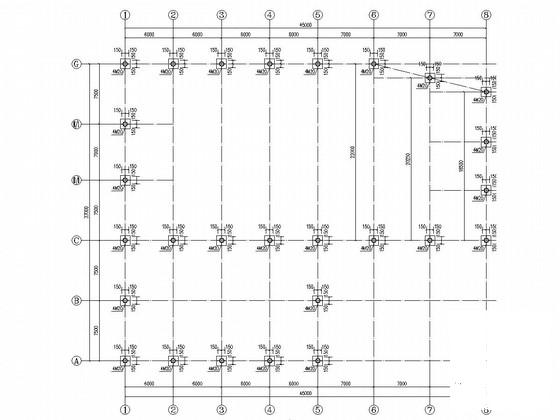

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.77 MB
- 收藏次数：0
-
文件名称：
附件-995878086586586776689.rar
